체크엔진등이 켜졌을 때, 왜 다들 “OBD 한번 물려보자”라고 할까요?

자동차를 잘 모르는 사람에게 OBD는 조금 낯선 단어일 수 있습니다. 하지만 정비소에서 고장 원인을 찾을 때, 중고차 상태를 빠르게 볼 때, 심지어 자동차 매니아가 실시간 데이터를 확인할 때도 가장 먼저 등장하는 게 바로 OBD입니다. 이번 글에서는 OBD가 정확히 무엇인지, OBD-I와 OBD-II는 어떻게 다른지, 포트는 어디에 있고 어떤 정보를 읽을 수 있는지, 그리고 어디까지 믿고 어디서부터는 정비사의 판단이 필요한지까지 한 번에 정리해보겠습니다.

자료: California Air Resources Board, Noregon

출처: Wikimedia Commons

🔎 OBD란 무엇인가요?

OBD는 On-Board Diagnostics의 약자입니다. 말 그대로 차량 안에 들어 있는 자가진단 시스템이라고 보면 됩니다. 자동차에는 여러 센서와 제어장치가 있고, 이들이 엔진·배출가스·주행 관련 상태를 계속 감시합니다. 이상이 감지되면 시스템은 문제를 기록하고, 필요하면 계기판 경고등으로 운전자에게 알려줍니다.

쉽게 말하면 OBD는 “차가 스스로 자기 상태를 점검하고, 문제를 코드 형태로 남겨두는 기능”입니다. 그래서 정비사는 스캐너를 연결해 저장된 코드를 읽고, 어떤 계통에서 이상이 시작됐는지 추적할 수 있습니다.

핵심만 먼저 정리하면 이렇습니다.

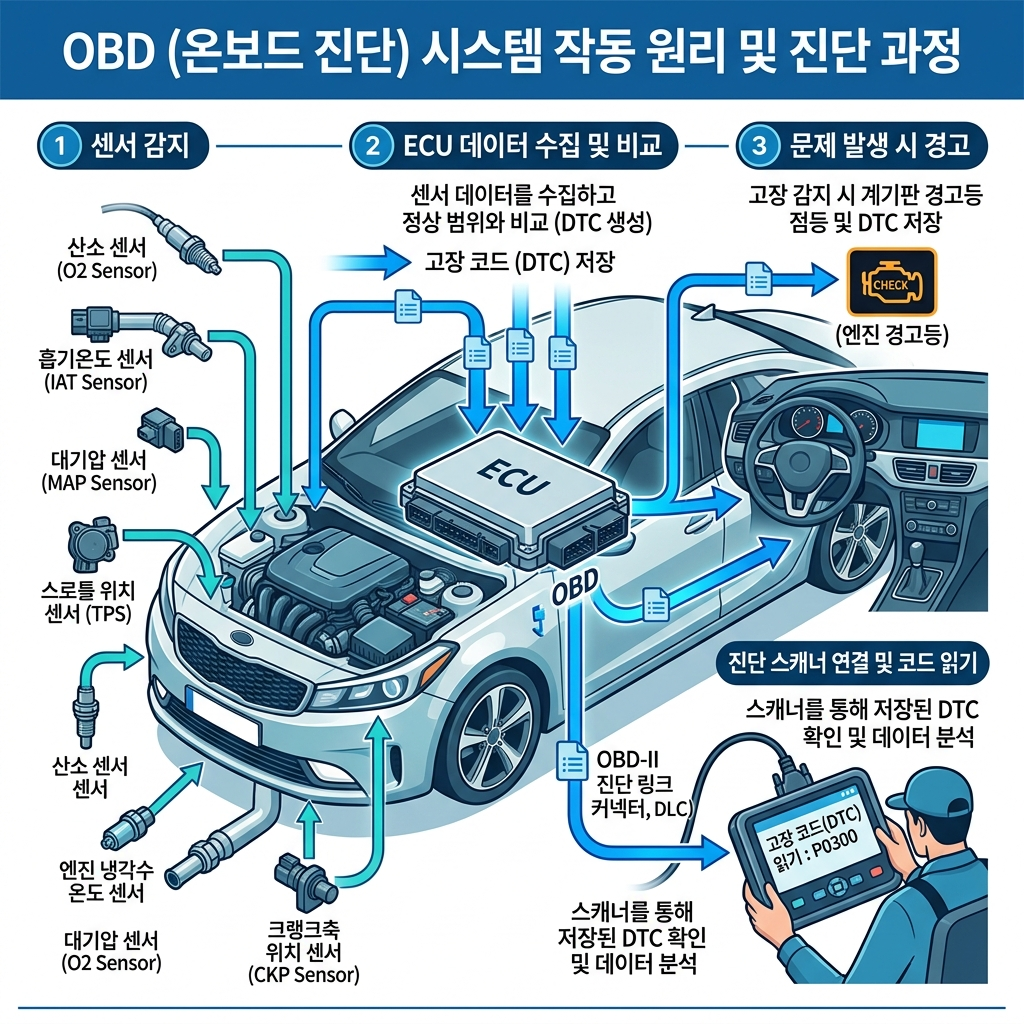

OBD는 단순한 포트가 아니라, 센서 → ECU → 고장 기록 → 경고등 → 스캐너 판독으로 이어지는 자동차의 기본 진단 체계입니다.

자료: Noregon, California Air Resources Board

🧩 OBD를 이해할 때 꼭 알아야 할 4가지 용어

KEYWORD 01

ECU

ECU는 차량의 전자제어장치입니다. 센서에서 들어오는 정보를 받아서 판단하고, 연료 분사나 점화 같은 제어도 담당하며 이상 여부도 기록합니다.

쉽게 말하면 차량의 작은 컴퓨터입니다.

KEYWORD 02

DLC 또는 OBD 포트

스캐너를 꽂는 진단 연결 포트입니다. 보통 운전석 하단 대시보드 근처에서 찾는 경우가 많고, OBD-II에서는 16핀 규격이 널리 쓰입니다.

정비사가 차와 대화하는 입구라고 보면 됩니다.

KEYWORD 03

MIL

MIL은 Malfunction Indicator Lamp의 약자로, 우리가 흔히 말하는 체크엔진등 같은 경고등입니다. 시스템이 문제를 감지하면 운전자에게 먼저 신호를 줍니다.

“문제가 있다”는 알림 역할입니다.

KEYWORD 04

DTC

DTC는 Diagnostic Trouble Code, 즉 고장 진단 코드입니다. 경고등이 뜬 이유를 보다 구체적으로 추적할 수 있게 남겨진 코드 정보라고 생각하면 됩니다.

경고등보다 한 단계 더 자세한 단서입니다.

자료: Noregon, California Air Resources Board



🕰️ OBD-I와 OBD-II는 어떻게 다를까요?

OBD는 한 번에 지금 형태가 된 것이 아닙니다. 초창기에는 제조사마다 방식이 달라서 진단기와 케이블도 제각각이었고, 읽을 수 있는 정보와 코드 체계도 통일돼 있지 않았습니다. 이 시기를 보통 OBD-I라고 부릅니다.

이후 표준화 필요성이 커지면서 OBD-II가 도입됐고, 포트 규격과 기본 진단 방식이 훨씬 통일됐습니다. 그래서 지금은 범용 스캐너로도 많은 차량의 기본 진단 정보를 읽을 수 있게 됐죠.

1

OBD-I: 제조사별로 제각각이던 시기 코드 체계, 커넥터, 진단 방식이 통일되지 않아 차종마다 장비가 달라지는 경우가 많았습니다.

2

OBD-II: 표준화의 시작 OBD-II는 진단 체계를 훨씬 더 강력하고 정비 친화적으로 만들기 위해 도입됐고, 16핀 커넥터와 표준 데이터 접근성이 핵심입니다.

3

핵심 차이: 범용성 OBD-I는 “차마다 다르다”에 가깝고, OBD-II는 “공통으로 읽을 수 있는 기본 규칙이 있다”에 가깝습니다.

자료: Noregon, California Air Resources Board

출처: Wikimedia Commons

🔌 OBD-II 포트는 어디에 있고, 무엇이 연결될까요?

OBD-II에서 가장 눈에 띄는 것은 16핀 커넥터입니다. 이 포트는 스캐너나 로거를 연결하는 물리적 접점이고, 보통 운전석 쪽 대시보드 아래에서 찾는 경우가 많습니다. 여기에 진단기를 꽂으면 차량은 저장된 고장 코드와 일부 실시간 데이터를 내보낼 수 있습니다.

기본적으로 자주 언급되는 핀은 16번 전원, 6번 CAN High, 14번 CAN Low입니다. 물론 실제 사용되는 핀 구성은 통신 방식과 차종에 따라 차이가 있을 수 있습니다.

📍

포트 위치

보통 운전석 하단 대시보드 근처

🔋

전원

16번 핀은 배터리 전원으로 자주 언급

🧵

통신선

6번과 14번 핀은 CAN 통신에 흔히 사용

📡

스캐너 연결

스캔 툴이 여기로 차량과 대화 시작

📈

데이터 읽기

코드, 상태, 일부 실시간 값 확인 가능

자료: CSS Electronics, Noregon

출처: Wikimedia Commons

🛜 OBD-II와 CAN 버스는 같은 말이 아닙니다

이 부분은 생각보다 많이 헷갈립니다. OBD-II는 차량 진단을 위한 표준화된 접근 방식이고, CAN은 차량 내부 전자장치들이 서로 통신할 때 널리 쓰이는 네트워크 기반이라고 이해하면 편합니다.

즉, CAN이 통신의 바닥층이라면, OBD-II는 그 위에서 진단 정보를 요청하고 읽는 규칙에 가깝습니다. 특히 최신 차량에서는 CAN 기반으로 OBD-II 정보를 주고받는 경우가 많지만, 제조사 고유 데이터는 따로 막혀 있거나 별도 방식으로 제공될 수 있습니다.

여기서 중요한 포인트
범용 OBD 스캐너로 읽히는 데이터는 어디까지나 표준화된 범위가 중심입니다. 제조사 전용 기능, 세부 코딩, 깊은 설정 변경은 별도 전용 진단기가 필요한 경우가 많습니다.

자료: CSS Electronics

📘 PID와 DTC는 뭐가 다를까요?

PID

실시간 값을 읽는 코드

PID는 차량에 “현재 속도 보여줘”, “엔진 회전수 보여줘”, “연료 관련 값 알려줘”처럼 데이터를 요청할 때 쓰는 식별값입니다. 즉 지금 상태를 읽는 데 가깝습니다.

예: 속도, RPM, 일부 센서 값

DTC

문제가 생겼을 때 저장되는 코드

DTC는 이상이 발생했을 때 저장되는 고장 코드입니다. 경고등이 왜 켜졌는지 방향을 알려주는 단서이고, 정비사는 이 코드를 바탕으로 원인을 좁혀 갑니다.

예: 특정 센서 회로 이상, 배출가스 관련 이상 등

쉽게 말하면 PID는 “지금 상태”, DTC는 “문제가 있었던 기록”에 더 가깝습니다. 두 가지를 함께 봐야 진단이 훨씬 정확해집니다. 코드만 보면 방향만 알 수 있고, 실시간 값을 함께 봐야 센서가 실제로 어떻게 반응하는지도 판단할 수 있기 때문입니다.

자료: CSS Electronics

⚠️ 체크엔진등이 켜졌다면 OBD는 어떻게 도움이 될까요?

OBD-II의 대표적인 역할은 배출가스 성능에 영향을 줄 수 있는 이상을 감지하고, 문제가 생기면 경고등을 켜고, 관련 정보를 코드로 저장하는 것입니다. 그래서 체크엔진등이 들어오면 가장 먼저 OBD 스캔을 떠올리게 되는 겁니다.

다만 중요한 점이 하나 있습니다. OBD가 알려주는 것은 “정답”이 아니라 “힌트”인 경우가 많다는 점입니다. 예를 들어 센서 관련 코드가 떴다고 해서 무조건 그 센서만 고장났다는 뜻은 아닐 수 있습니다. 배선 문제, 연결 불량, 다른 부품 영향까지 함께 봐야 할 때도 많습니다.

자료: California Air Resources Board, eCFR, Noregon

출처: PICRYL

🪜 실제로는 어떤 순서로 보면 좋을까요?

1

경고등 종류와 점등 상태 확인 단순히 켜져 있는지, 깜빡이는지부터 먼저 봅니다. 경고등의 성격에 따라 긴급도가 달라질 수 있습니다.

2

OBD 스캐너로 DTC 읽기 저장 코드, 대기 코드, 현재 상태를 확인해 문제 계통을 좁혀갑니다.

3

실시간 데이터(PID) 같이 보기 코드만 보지 말고 RPM, 센서 값, 온도, 부하 등 관련 실시간 데이터를 함께 봐야 판단이 정확해집니다.

4

배선·커넥터·관련 부품까지 점검 같은 코드라도 실제 원인은 센서 자체가 아니라 배선이나 주변 계통일 수 있습니다.

5

코드 삭제는 마지막 원인 확인 전 무조건 지우면 진단 흔적이 사라질 수 있으니, 문제 방향을 먼저 잡는 것이 좋습니다.

TIP. 범용 스캐너는 시작점으로 매우 유용하지만, 깊은 정밀 진단은 제조사 전용 장비나 숙련된 정비 판단이 필요한 경우가 많습니다.

✅ OBD로 알 수 있는 것과 알기 어려운 것

OBD로 비교적 잘 확인되는 것

• 배출가스 관련 이상 코드
• 체크엔진등 원인 추적의 출발점
• 일부 실시간 센서 데이터
• 차량이 지원하는 표준 PID 범위
• 정비 전후 코드 변화 확인
• 간단한 상태 점검과 초기 진단

범용 OBD만으로는 한계가 있는 것

• 제조사 전용 기능과 상세 코딩
• 모든 모듈의 깊은 설정 변경
• 차종별 비공개 데이터 전체
• 코드만으로 정확한 고장 확정
• 신차 보안 게이트웨이 우회
• EV의 모든 전용 진단 정보

자료: CSS Electronics, Noregon

📊 OBD에서 자주 접하는 정보 한눈에 보기

항목	의미	언제 유용한가	주의할 점
OBD 포트(DLC)	진단기 연결용 16핀 인터페이스	스캐너 연결, 데이터 읽기 시작	포트가 있다고 모든 기능이 다 열리는 것은 아님
MIL	이상 발생을 알리는 경고등	운전자가 문제를 처음 인지할 때	경고등만 보고 원인을 단정하면 안 됨
DTC	저장된 고장 진단 코드	문제 계통 추적의 출발점	원인 확정이 아니라 방향 제시인 경우 많음
PID	실시간 데이터를 읽기 위한 요청 항목	센서 반응과 현재 상태 확인	차량마다 지원 범위가 다를 수 있음
CAN 기반 통신	최신 차량에서 널리 쓰이는 통신 기반	OBD-II 데이터 전달의 하부 구조 이해	CAN 자체와 OBD-II는 같은 개념이 아님
제조사 전용 데이터	표준 밖의 브랜드별 고유 정보	깊은 진단과 고급 기능 접근 시	범용 스캐너로 제한될 수 있음

자료: CSS Electronics, Noregon

🛒 OBD 스캐너를 고를 때 보는 포인트

POINT 01

코드 읽기만 필요한지

간단히 경고등 원인을 보는 용도라면 기본 DTC 읽기와 삭제, 라이브 데이터 정도만 지원해도 충분할 수 있습니다.

입문용은 “기본 진단 중심”으로 봐도 됩니다.

POINT 02

실시간 데이터 품질

OBD를 제대로 활용하려면 코드만이 아니라 라이브 데이터가 중요합니다. 갱신 속도, 보기 쉬운 그래프 지원 여부가 의외로 체감 차이가 큽니다.

고장 추적은 실시간 값이 훨씬 중요할 때가 많습니다.

POINT 03

차종 지원 범위

표준 OBD 기능은 대부분 비슷하지만, 제조사 전용 기능 지원 범위는 제품마다 많이 다릅니다. 본인 차량 브랜드 대응 범위를 먼저 보는 게 좋습니다.

특히 국산차·수입차 혼용이면 확인이 더 중요합니다.

POINT 04

앱형 vs 단독형

블루투스 동글과 앱 조합은 가볍고 편하지만, 단독형 스캐너는 연결 안정성과 즉시성이 좋습니다. 사용 습관에 따라 편한 방식이 달라집니다.

자주 쓸수록 UI와 속도가 중요해집니다.

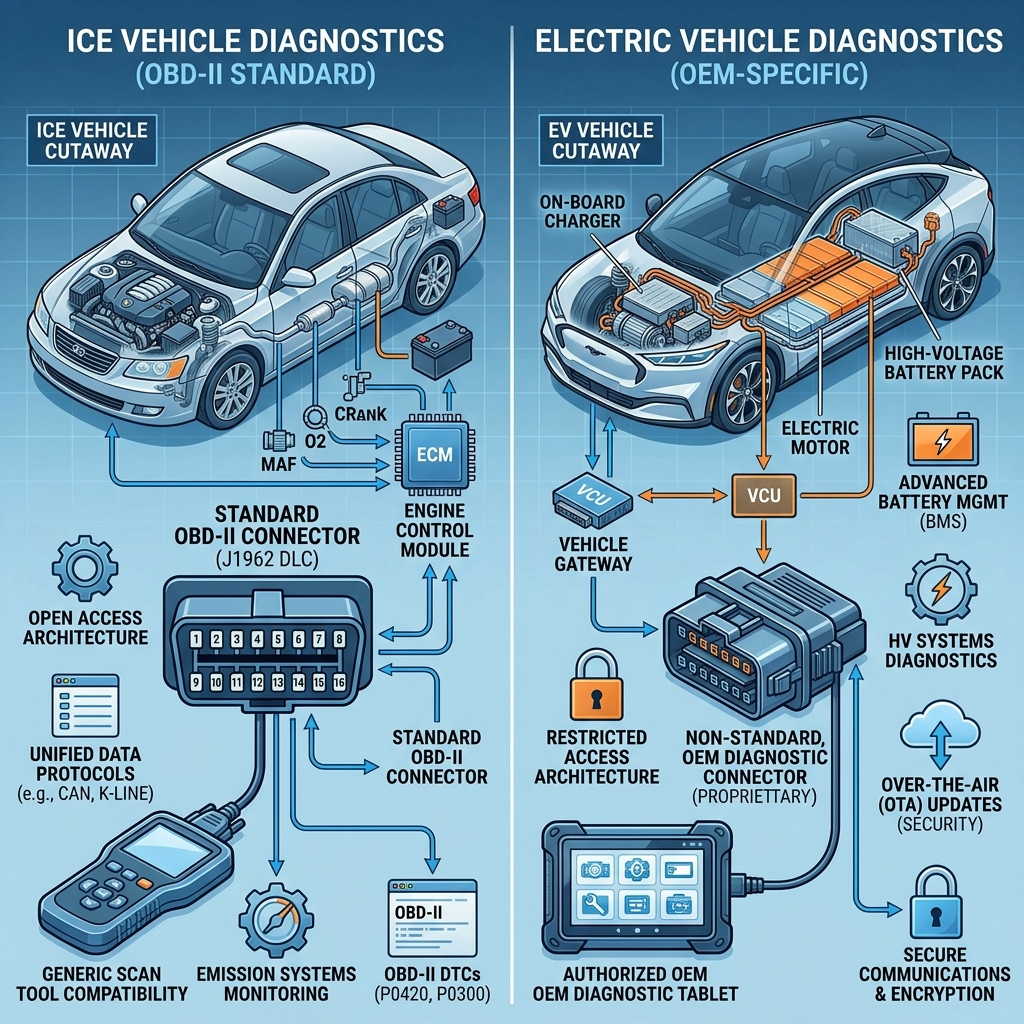

🔋 전기차와 하이브리드도 OBD를 쓸까요?

이 부분은 내연기관차처럼 단순하게 보면 안 됩니다. OBD-II는 원래 배출가스 관련 진단 요구와 깊게 연결돼 발전했기 때문에, 전기차에서는 표준 OBD 데이터 범위가 다르거나 제조사 전용 진단 비중이 더 큰 경우가 있습니다.

즉, 포트가 있다고 해서 내연기관차와 동일한 수준으로 모든 정보를 범용 스캐너에서 읽을 수 있다고 기대하면 안 됩니다. 최신 차량은 보안 게이트웨이, 전용 프로토콜, 제조사 툴 의존도가 높아지는 흐름도 함께 봐야 합니다.

자료: CSS Electronics, eCFR

🧠 OBD를 이렇게 이해하면 가장 쉽습니다

• OBD는 자동차 안의 자가진단 시스템이다.
• OBD-II는 그 자가진단 체계를 표준화한 버전이다.
• 체크엔진등은 OBD가 운전자에게 보내는 가장 눈에 띄는 신호다.
• DTC는 문제 기록, PID는 현재 상태 확인에 가깝다.
• 범용 스캐너는 매우 유용하지만 모든 제조사 전용 정보까지 다 열어주지는 않는다.
• 코드 확인은 시작점이고, 정확한 원인 확정은 추가 점검이 필요할 수 있다.

🔵 핵심 요약

• OBD는 자동차가 스스로 이상을 감지하고 기록하는 자가진단 시스템입니다.
• OBD-II는 포트와 기본 진단 규칙이 표준화되어 범용 스캐너 활용성이 높아진 버전입니다.
• 체크엔진등이 켜지면 OBD 스캔으로 DTC를 읽고, PID 같은 실시간 데이터까지 함께 봐야 진단이 정확해집니다.
• 범용 OBD는 강력한 출발점이지만, 제조사 전용 데이터와 깊은 설정 기능은 제한될 수 있습니다.
• 전기차와 최신 차량은 보안·전용 프로토콜 영향으로 접근 범위가 더 달라질 수 있습니다.

OBD를 어렵게 느낄 필요는 없습니다. 결국 핵심은 “차가 자기 상태를 말해주는 언어를 읽는 방법”이라고 생각하면 됩니다. 이 개념만 잡히면 체크엔진등이 떴을 때도 덜 당황하게 되고, 스캐너를 고를 때도 기준이 훨씬 선명해집니다.
