가솔린 엔진은 대체로 TWC가 CO·HC·NOx를 동시에 처리하고, GDI 차량은 여기에 GPF가 더해져 입자 수까지 줄입니다. 디젤 엔진은 희박연소 특성 때문에 TWC 하나로는 한계가 커서, 보통 DPF로 입자를 잡고 SCR로 NOx를 낮춥니다. 그리고 이 모든 장치가 잘 작동하려면 결국 온도, 산소 농도, 차압, 람다, NOx, NH₃ 저장량 같은 변수를 ECU가 계속 계산해야 합니다.
TWC(삼원촉매)
CO와 HC는 산화시키고, NOx는 환원해서 한 번에 줄이는 장치입니다. 단, λ=1 부근을 매우 정밀하게 맞춰야 진짜 실력이 나옵니다.
대표 적용: 일반 가솔린차, 하이브리드 가솔린, 일부 촉매코팅 GPF 시스템DPF(디젤 미립자 필터)
배기 중 그을음을 벽면 유동(wall-flow) 구조로 포집합니다. 문제는 잡기만 하면 끝이 아니라, 언젠가 태워서 비워줘야 한다는 점입니다.
대표 적용: 승용 디젤, 상용 디젤, 건설기계 디젤GPF(가솔린 미립자 필터)
GDI 엔진이 만드는 초미세 입자를 줄입니다. 구조는 DPF와 비슷하지만, 보통 배기 온도가 더 높아 수동 재생이 비교적 유리합니다.
대표 적용: GDI 터보 가솔린, 일부 유럽형 OPF/PPF 시스템SCR(선택적 촉매 환원)
요소수에서 만든 NH₃를 이용해 NOx를 N₂와 H₂O로 바꿉니다. 핵심은 “부족하지도, 과하지도 않게” 분사하는 제어입니다.
대표 적용: 경유 승용차, 대형 상용차, Euro/EPA 대응 디젤
엔진이 연료를 태우면 이상적으로는 CO₂와 H₂O만 나오면 좋겠지만, 실제 연소는 늘 불완전합니다. 그래서 일산화탄소(CO), 미연 탄화수소(HC), 질소산화물(NOx), 그리고 입자상물질(PM)이 함께 나옵니다. 특히 가솔린은 이론공연비 근처에서 운전하면 TWC가 강력하게 작동하지만, 디젤은 산소가 많은 희박연소 조건이라 NOx 환원에 불리합니다. 반대로 디젤은 연비와 효율은 좋지만 그을음과 NOx를 같이 관리해야 하니, 시스템이 더 다단화될 수밖에 없습니다.

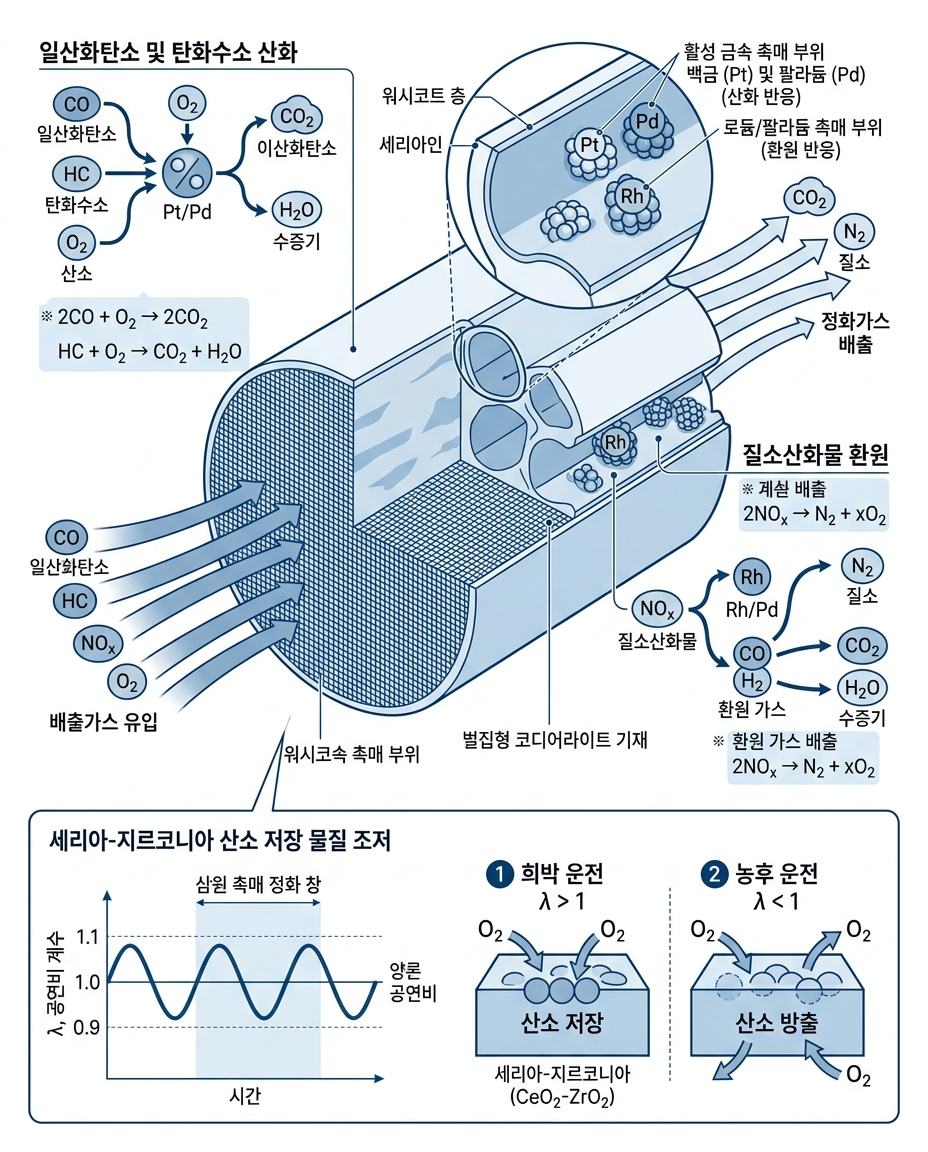

TWC는 가솔린 차량 후처리의 중심입니다. 이름 그대로 세 가지를 동시에 처리하죠. CO는 CO₂로 산화하고, HC는 CO₂와 H₂O로 산화하며, NOx는 N₂로 환원합니다. 구조는 벌집형 모놀리스 위에 귀금속(Pd, Pt, Rh)과 알루미나, 희토류 산화물, 산소저장물질을 입힌 형태가 일반적입니다. 가솔린 차량에서 TWC가 강력한 이유는 엔진이 이론공연비 근처로 제어될 수 있기 때문입니다. [Source](https://matthey.com/products-and-markets/transport/mobile-emissions-control/gasoline-applications/three-way-catalysts)
CO + O₂ → CO₂ / HC + O₂ → CO₂ + H₂O / NOx + 환원성 성분 → N₂ + H₂O산소가 너무 많으면 CO·HC 산화는 잘되지만 NOx 환원이 어려워지고, 너무 농후하면 NOx 환원은 쉬워도 CO·HC 산화가 무너집니다. 그래서 ECU는 람다센서로 배기 중 잔류 산소를 보며 λ=1 부근을 빠르게 오르내리는 미세 제어를 수행합니다.
여기서 중요한 것이 산소 저장 능력(Oxygen Storage Capacity, OSC)입니다. 세리아 계열 산화물은 배기가 약간 희박할 때 산소를 저장했다가, 약간 농후해지면 그 산소를 내놓아 반응을 완충합니다. 쉽게 말해 촉매가 “잠깐의 공연비 흔들림”을 그대로 tailpipe 성능 저하로 넘기지 않게 버퍼 역할을 하는 셈입니다. 이런 산소 저장 기능은 실제 양산 시스템에서 OBD 성능과 내구성에도 중요하게 다뤄집니다. [Source](https://basf-catalystsmetals.com/en/catalysts/light-duty/three-way-conversion-twc-catalyst)
제어 관점에서 보면 TWC는 결국 상류 람다센서 + 하류 모니터 센서의 협업으로 굴러갑니다. 상류 센서는 배기 중 잔류 산소를 읽어 연료 분사량을 보정하고, 하류 센서는 촉매를 지난 뒤의 산소 변동을 보며 촉매 저장능력과 열화 여부를 감시합니다. 그래서 TWC는 화학 장치이면서 동시에 센서 기반 제어 장치라고 봐야 합니다. [Source](https://www.ms-motorservice.com/int/en/technipedia/3-way-catalytic-converter-and-lambda-sensor-1244)
DPF와 GPF는 둘 다 wall-flow 필터라는 큰 틀은 같습니다. 입구와 출구 채널을 번갈아 막아 배기가스가 다공성 벽을 통과하게 만들고, 그 과정에서 입자를 벽에 붙잡습니다. 차이는 “무엇을 얼마나 자주 얼마나 뜨거운 배기에서 잡느냐”에 있습니다.
디젤은 일단 많이 잡고, 반드시 태워야 합니다
디젤 그을음은 계속 쌓이면 배압이 올라가 연비와 출력이 나빠집니다. 그래서 DPF는 포집과 재생이 한 세트입니다.
핵심 센서: 차압센서, 온도센서, 때로는 PM 센서가솔린 직분사는 입자 수 관리가 핵심입니다
GDI 엔진은 연료 분무와 벽면 젖음 영향으로 PN이 커질 수 있어 GPF가 쓰입니다. 배기 온도가 상대적으로 높아 수동 재생이 유리한 편입니다.
핵심 센서: 차압, 온도, 람다, 엔진 운전상태 기반 모델DPF 재생의 화학은 의외로 아주 정직합니다. 본질은 탄소를 태워 가스로 바꾸는 것입니다. 문제는 디젤 그을음이 생각보다 잘 안 탄다는 점입니다. 산소만으로 태우려면 상당히 높은 온도가 필요하고, DieselNet 자료에서는 O₂ 기반 산화가 빠르고 완전하게 진행되려면 대체로 약 600℃ 수준의 고온이 유리하다고 설명합니다. 그래서 실제 차에서는 DOC와 연동해 NO를 NO₂로 바꾸고, 이 NO₂를 이용한 수동 재생을 활용하거나, 필요하면 분사 전략을 바꿔 적극 재생을 유도합니다. [Source](https://dieselnet.com/tech/dpf_regen.php)
C + O₂ → CO₂ 또는 CO / NO₂ 기반 산화는 더 낮은 온도 영역에서 재생을 돕는 방향으로 활용ECU는 DPF가 얼마나 찼는지 직접 “보는” 것이 아니라 차압, 배기 온도, 운전 이력, 연료 사용량, 모델 기반 soot load 추정을 조합해 계산합니다. 그리고 임계값에 도달하면 포스트 분사, 흡기/배기 제어, 경우에 따라 산화 촉매 활용으로 배기 온도를 끌어올려 능동 재생을 시작합니다. 즉 DPF 제어의 본질은 “지금 재생해도 되나?”가 아니라, “지금 하지 않으면 언제 막힐까, 지금 하면 얼마나 안전하게 태울 수 있나”를 판단하는 로직에 가깝습니다.
DPF는 그을음을 태울 수는 있지만, 재(ash)는 태울 수 없습니다. 엔진오일 첨가제 금속 성분이나 마모 잔류물은 재생 후에도 남아 장기적으로 필터 유효용적을 줄입니다. 그래서 “재생이 자주 되는데도 결국 막히는 차”가 존재하는 겁니다.
GPF는 구조상 DPF와 닮았지만 운전 환경은 꽤 다릅니다. GDI 차량의 입자 문제는 주로 초기 연소 형성, 연료 분무, 벽면 젖음, 과도 운전과 연결되고, GPF는 이런 입자를 포집한 뒤 보통 더 높은 가솔린 배기 온도 덕분에 수동 재생이 비교적 자연스럽게 일어나는 편입니다. 다만 저온 위주의 주행 패턴에서는 GPF도 막힘 방지를 위한 능동 보조가 필요할 수 있고, 최근에는 TWC 기능을 함께 가진 촉매코팅 GPF(cGPF, 이른바 4-way catalyst)도 널리 쓰입니다. [Source](https://dieselnet.com/tech/gasoline_particulate_filters.php)
좋은 점
- 입자 수와 질량을 강하게 낮출 수 있어 규제 대응력이 높습니다.
- 엔진 자체 세팅을 과도하게 희생하지 않고도 배출을 관리할 수 있습니다.
- GPF는 RDE 같은 실제 도로 조건에서도 안정적인 PN 저감에 유리합니다.
어려운 점
- 배압 증가, 재생 연료 페널티, 열관리 복잡성이 따라옵니다.
- 짧은 거리 위주 운행에서는 능동 재생 타이밍 확보가 까다롭습니다.
- 재(ash)는 태워 없앨 수 없어 장기 유지관리 이슈가 남습니다.

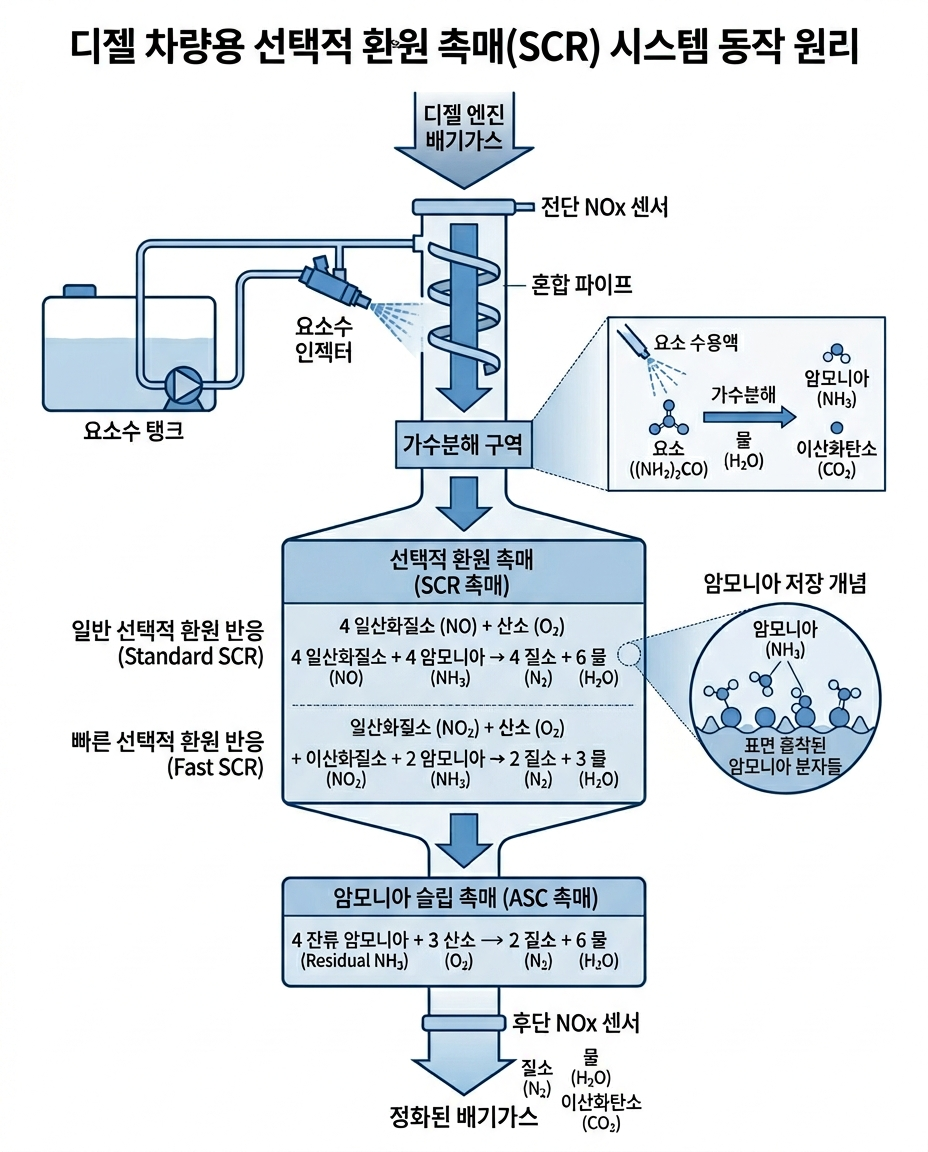

디젤 엔진은 산소가 풍부한 희박연소가 기본이라, 가솔린처럼 TWC 하나로 NOx를 동시에 처리하기 어렵습니다. 그래서 등장한 것이 SCR입니다. 원리는 간단합니다. 요소수(urea water solution)를 분사해 결국 NH₃(암모니아)를 만들고, 그 NH₃가 촉매 표면에서 NOx와 반응해 N₂와 H₂O로 바뀌게 만드는 방식입니다. [Source](https://dieselnet.com/tech/cat_scr.php)
(NH₂)₂CO + H₂O → 2NH₃ + CO₂ 표준 SCR: 4NO + 4NH₃ + O₂ → 4N₂ + 6H₂O Fast SCR: NO + NO₂ + 2NH₃ → 2N₂ + 3H₂O여기서 많이 나오는 말이 표준 SCR과 Fast SCR입니다. 표준 SCR은 배기 중 NO가 주류일 때 일어나는 기본 반응이고, Fast SCR은 NO와 NO₂가 적절한 비율로 함께 있을 때 훨씬 빠르게 진행되는 반응입니다. 그래서 실제 디젤 시스템은 전단 산화 촉매를 통해 일부 NO를 NO₂로 바꿔 저온 구간 성능을 끌어올리기도 합니다. 이 대목이 바로 “촉매는 그냥 달아놓는 부품”이 아니라, 앞단 화학까지 설계된 시스템이라는 점을 보여줍니다. [Source](https://dieselnet.com/tech/cat_scr.php)
SCR 제어가 어려운 이유는 단순히 “NOx를 많이 줄이면 된다”가 아니기 때문입니다. NH₃를 너무 적게 넣으면 정화율이 부족하고, 너무 많이 넣으면 암모니아 슬립이 생깁니다. DieselNet은 실제 모바일 urea-SCR 제어에서 높은 NOx 전환율, 낮은 NH₃ 슬립, 낮은 요소수 소비를 동시에 만족시키는 것이 핵심 과제라고 설명합니다. 결국 ECU는 단순 분사량이 아니라 촉매에 현재 얼마나 NH₃가 저장되어 있는지까지 추정해야 합니다. [Source](https://dieselnet.com/tech/cat_scr_diesel_control.php)
“현재 들어오는 NOx 양, 촉매 온도, 촉매에 저장된 NH₃, 하류 NOx/NH₃ 반응 결과를 보고 다음 분사량을 정한다.” 즉 요소수 제어는 단순한 분사 제어가 아니라, 촉매 저장 반응을 포함한 동적 시스템 제어입니다.

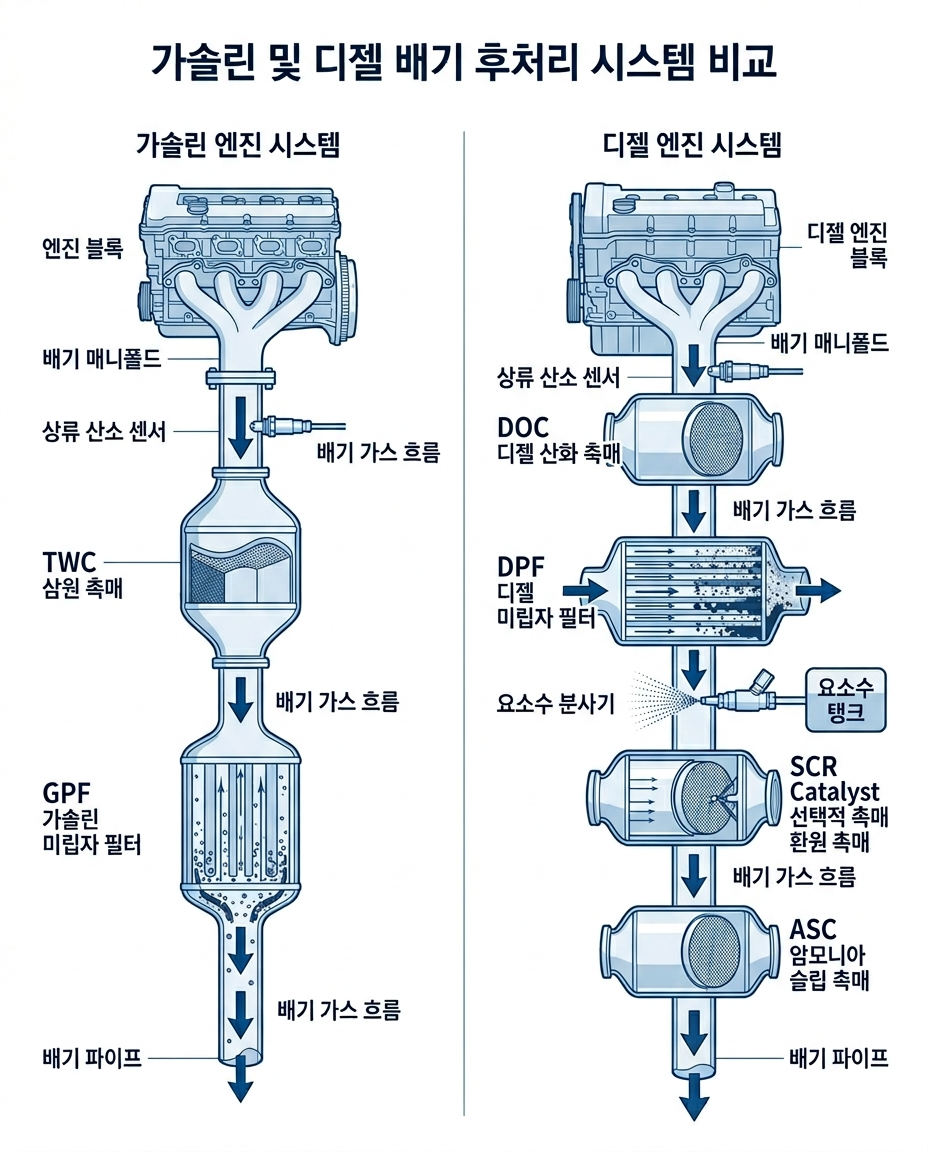

책에서는 TWC, DPF, GPF, SCR을 따로 배우지만 실제 차량에서는 다 연결되어 움직입니다. 가솔린 GDI 차량이라면 연소 제어 + TWC + GPF 조합이 흔하고, 디젤 차량이라면 보통 DOC + DPF + SCR + ASC 조합이 많이 쓰입니다. 그리고 어떤 장치든 성능을 가르는 건 “촉매가 있는가”보다 현재 배기 온도와 유량이 무엇이냐입니다.
| 장치 | 주요 대상 오염물질 | 핵심 원리 | 잘 작동하는 조건 | 주요 센서/제어 포인트 | 대표 이슈 |
|---|---|---|---|---|---|
| TWC | CO, HC, NOx | 산화 + 환원을 동시에 수행 | λ=1 부근, 충분한 촉매 온도 | 상류/하류 람다센서, 연료 분사 보정, OBD | 공연비 이탈, 촉매 열화, 냉간 시동 성능 |
| DPF | PM, soot | 벽면 유동 필터 포집 + 재생 산화 | 재생 가능한 온도 확보, 적절한 soot load | 차압센서, 온도센서, soot model, 재생 로직 | 재생 실패, 배압 상승, ash 축적 |
| GPF | PN, PM | 가솔린 입자 포집 + 대체로 수동 재생 | 충분한 배기 온도, GDI 입자 관리 | 차압, 온도, 람다, 엔진 운전모드 기반 추정 | 저온 주행 누적, 코팅 열화, 배압 관리 |
| SCR | NOx | NH₃를 이용한 선택적 촉매 환원 | 적절한 촉매 온도, 정확한 도징, NH₃ 저장량 확보 | 상/하류 NOx센서, 온도, 유량, 도징 모델, ASC | NH₃ 슬립, 저온 침전, 과소/과대 도징 |
후처리는 “부품”보다 “상태”를 보는 학문에 가깝습니다
같은 촉매라도 온도, 산소, 유량, 저장량이 달라지면 전혀 다른 장치처럼 동작합니다. 그래서 촉매 chemistry와 함께 제어 logic을 같이 봐야 이해가 됩니다.
화학식 하나보다 조건 하나가 더 중요할 때가 많습니다
예를 들어 TWC는 λ=1, DPF는 재생 가능 온도와 soot load, SCR은 NH₃/NOx 균형과 촉매 온도가 성패를 좌우합니다.
센서는 값을 직접 “측정”하기보다 상태 추정을 돕습니다
차압으로 soot mass를 바로 읽는 건 아니고, 센서 신호와 모델을 조합해 내부 상태를 추정합니다. SCR의 NH₃ 저장량도 마찬가지입니다.
고장은 촉매 자체보다 운전 패턴과 열관리에서 시작되기도 합니다
짧은 거리 반복, 낮은 배기 온도, 품질이 좋지 않은 오일·요소수, 잦은 미완료 재생은 후처리 시스템 전체에 부담을 줍니다.
✅ 핵심 요약
TWC는 가솔린에서 CO·HC·NOx를 동시에 처리하지만, 그 전제는 정밀한 λ=1 제어입니다.
DPF/GPF는 입자를 잡는 장치이지만, 실제 본질은 포집 후 어떻게 안전하게 재생하느냐에 있습니다.
SCR는 요소수를 뿌리는 장치가 아니라, NOx·온도·NH₃ 저장량을 계산해 반응을 맞추는 제어 시스템입니다.
즉 후처리 장치를 공부할 때는 “이 부품이 뭘 하는가”에서 끝내지 말고, 어떤 화학 반응이 어떤 조건에서 유리한지, ECU는 그 조건을 어떻게 유지하는지까지 같이 보면 훨씬 빠르게 정리됩니다.
- Johnson Matthey - Three-way catalysts
- BASF - Three-Way Conversion (TWC) Catalyst
- MS Motorservice - 3-way catalytic converter and lambda sensor
- DieselNet - Diesel Filter Regeneration
- DieselNet - Gasoline Particulate Filters
- DieselNet - Selective Catalytic Reduction
- DieselNet - Urea Dosing Control
- DieselNet - Three Way Catalysts for Methane
