자동차 도장의 모든 것



자동차 산업에서 도장 공정은 단순히 색상을 입히는 것 이상의 의미를 가집니다. 도장은 자동차의 외관 디자인을 완성하는 중요한 요소이자, 차체를 보호하는 필수적인 공정입니다. 오늘은 자동차 도장에 관한 모든 것, 기본 개념부터 최신 기술까지 전문적으로 알아보도록 하겠습니다.

자동차 제조 공장의 도장 공정 (출처: 현대자동차그룹)

1. 자동차 도장의 개념과 역할

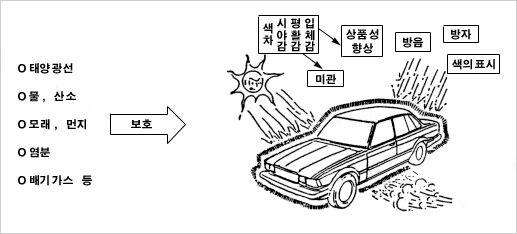

자동차 도장은 단순히 차에 색을 입히는 작업이 아닌, 차체를 외부 환경으로부터 보호하고 미적 가치를 높이는 중요한 공정입니다. 도장의 주요 역할은 크게 세 가지로 나눌 수 있습니다.

주요 역할	세부 내용
보호 기능	자외선, 산성비, 염분, 먼지, 돌멩이 등 외부 환경으로부터 차체 금속을 보호하여 부식과 손상을 방지
미적 기능	차량에 색상과 광택을 부여하여 외관 디자인을 완성하고 상품성을 높임
브랜드 아이덴티티	특정 색상을 통해 브랜드 이미지를 강화 (예: 페라리의 로소 코르사, BMW의 알파인 화이트)

자동차 도장은 단순한 색상 너머로 차체의 내구성과 수명을 크게 좌우하는 요소입니다. 이에 따라 자동차 제조사들은 수십 년간 도장 기술을 발전시켜왔으며, 지금도 더 효과적이고 환경 친화적인 도장 방법을 개발하기 위해 노력하고 있습니다.

자동차 도장 공정은 전체 자동차 제조 과정에서 약 12시간이 소요되며, 제조 공정 시간의 약 50%를 차지할 정도로 중요한 과정입니다. 또한 도장 공정에서 발생하는 이산화탄소 배출량은 전체 제조 공정의 약 절반에 해당하는 비중을 차지합니다.

2. 자동차 도장의 역사와 발전

자동차 도장 기술은 자동차 산업의 발전과 함께 꾸준히 진화해왔습니다. 초기 자동차부터 현대의 첨단 친환경 도장 기술까지 주요 발전 과정을 살펴보겠습니다.

시기	주요 기술	특징
1900년대 초	붓 도장	수작업으로 붓을 이용한 페인트 도장, 건조 시간 약 40일 소요
1920년대	셀룰로오스 래커	스프레이 건 도입, 건조 시간 단축(약 7일), 포드의 대량생산 지원
1930~1940년대	합성 에나멜	내구성 향상, 도장 후 오븐 건조 방식 도입
1950~1960년대	아크릴 래커, 메탈릭 페인트	다양한 색상과 광택 구현, 도장 품질 향상
1970~1980년대	투명 코팅(클리어코트) 도입	베이스코트-클리어코트 2단계 도장 시스템 도입, 광택 및 내구성 대폭 향상
1990~2000년대	수성 도료, 로봇 자동화	VOC 배출 감소, 환경 규제 대응, 도장 품질 표준화
2010년대 이후	저온 경화 도장, 친환경 도료	에너지 소비 및 탄소 배출 감소, 지속가능한 도장 기술 발전

과거 자동차 도장은 주로 유성 도료와 에나멜 도료를 사용했으나, 최근에는 환경오염 문제에 대응하기 위해 수성 도료와 같은 친환경 도료가 널리 사용되고 있습니다. 특히 현대자동차를 비롯한 글로벌 자동차 제조사들은 도장 공정에서의 탄소 배출을 줄이기 위한 혁신적인 기술 개발에 주력하고 있습니다.

3. 자동차 도장 공정

자동차 도장은 여러 단계의 복잡한 공정을 거쳐 완성됩니다. 각 단계마다 고유의 목적과 기능이 있으며, 모든 단계가 유기적으로 연결되어 최종 도장 품질을 결정합니다.

전처리

탈지, 인산염 코팅

하도(전착)

방청 기능

중도

표면 평활성

상도

색상 및 광택

3.1 전처리 공정

전처리는 도장의 첫 단계로, 차체 표면의 오염물을 제거하고 도장 접착력을 향상시키는 과정입니다. 주요 공정은 다음과 같습니다:

1. 탈지(Degreasing): 프레스 및 용접 과정에서 묻은 기름, 그리스 등을 알칼리성 용액으로 제거
2. 수세(Water Rinsing): 알칼리 세정제를 물로 완전히 씻어냄
3. 화성처리(Phosphating): 인산염 코팅을 통해 금속 표면에 미세한 결정층을 형성, 도료 부착성 향상 및 부식 방지
4. 수세 및 건조: 잔류 화학물질 제거 및 표면 건조

자동차 도장 전처리 공정 도식도 (출처: 동진하이텍)

3.2 하도 공정(전착 도장)

하도 공정은 차체 금속의 부식을 방지하는 1차 방어막 역할을 하는 중요한 단계입니다. 일반적으로 전착 도장 방식을 사용합니다.

전착 도장(Electrodeposition Coating)이란?

차체를 전착도료가 담긴 탱크에 담그고 전기를 흘려 도료 입자가 차체 표면에 균일하게 부착되도록 하는 방식입니다. 차체 내부 구석구석까지 균일한 도장이 가능하며, 뛰어난 방청 효과를 제공합니다.

전착 도장은 양극형(아니온) 전착과 음극형(카티온) 전착으로 나뉘는데, 현대적인 자동차 생산에서는 주로 내식성이 뛰어난 음극형 전착이 사용됩니다. 하도 도장 후에는 약 170℃의 고온 오븐에서 건조 및 경화 과정을 거칩니다.

3.3 중도 공정(서페이서)

중도 도장은 하도와 상도 사이에 위치하며 다음과 같은 기능을 수행합니다:

• 차체 표면의 미세한 요철을 메워 평활성을 높임
• 상도의 부착력을 향상시킴
• 돌 튀김 등의 외부 충격으로부터 하도를 보호
• 상도 색상의 선명도를 높임

중도 도장에는 주로 폴리에스테르 또는 아크릴 계열의 도료가 사용되며, 스프레이 방식으로 도포됩니다. 도장 후에는 샌딩 작업을 통해 표면을 매끄럽게 다듬는 과정을 거칩니다.

자동차 중도 도장 공정 (출처: 동진하이텍)

3.4 상도 공정

상도 공정은 자동차에 최종 색상과 광택을 부여하는 단계로, 고객이 직접 볼 수 있는 외관을 결정합니다. 현대의 상도 공정은 일반적으로 베이스코트와 클리어코트의 2단계로 이루어집니다.

구분	베이스코트(Base Coat)	클리어코트(Clear Coat)
역할	차량에 색상 부여	광택 제공 및 베이스코트 보호
구성	수지, 안료, 용제 등	투명 수지, UV 차단제, 경화제 등
두께	약 15~20μm	약 30~55μm
특징	다양한 색상과 효과 표현	내구성, 내스크래치성, 자외선 차단

베이스코트 도장 후 짧은 건조 시간을 두고 클리어코트를 도포하며, 이후 140~180℃의 오븐에서 약 20~30분간 경화 과정을 거칩니다. 이 과정을 통해 도료가 단단히 굳어 내구성을 확보하게 됩니다.

자동차 도장의 구조 (출처: 퍼펙트샤인 블로그)

4. 자동차 도장의 종류

자동차 도장은 색상과 효과에 따라 다양한 종류가 있으며, 각각 고유한 특성과 제조 방법을 가지고 있습니다.

도장 종류	특징	제조 방법	사용 예
솔리드(Solid)	단일 색상, 균일한 광택, 단순한 구조	단일 안료를 수지와 혼합	일반 승용차, 상용차(흰색, 검정, 빨강)
메탈릭(Metallic)	금속 입자를 통한 반짝임, 각도에 따른 명암 변화	알루미늄 입자를 안료와 혼합	중/고급 승용차(실버, 그레이, 블루)
펄(Pearl)	깊이감 있는 광택, 진주 같은 반사 효과	운모(마이카) 입자를 안료와 혼합	고급차, 프리미엄 모델(화이트 펄, 오팔)
매트(Matte)	광택이 없는 무광 질감, 고급스러운 느낌	무광 클리어코트 사용	스포츠카, 럭셔리 모델(매트 블랙, 그레이)
캔디(Candy)	깊이감 있는 색상, 투명한 색조	메탈릭 베이스에 컬러 클리어 도포	고급 스포츠카, 맞춤형 도장(캔디 레드, 퍼플)
크로믹(Chromic)	각도에 따라 색상이 변화	특수 안료 사용	프리미엄 모델, 컨셉카(카멜레온 페인트)

최근에는 소비자의 개성을 반영하기 위한 투톤 컬러, 맞춤형 도장, 랩핑 등 다양한 외장 마감 기법이 도입되고 있습니다. 또한 친환경 도료와 저온 경화 기술을 적용한 새로운 도장 방식도 꾸준히 개발되고 있습니다.

5. 자동차 도장 방법

자동차 도장에는 다양한 방법이 사용되며, 각 방법마다 장단점과 적합한 용도가 있습니다. 현대 자동차 산업에서 주로 사용되는 도장 방법을 살펴보겠습니다.

도장 방법	작동 원리	장점	단점	주요 용도
스프레이 도장	압축 공기로 도료를 미세하게 분사	균일한 도장, 다양한 표면 적용 가능	도료 낭비, 오버스프레이 발생	차체 외부 도장(범용)
전착 도장	전기영동을 이용해 도료 입자를 부착	균일한 두께, 내부 구석까지 도장 가능	초기 설비 비용 높음	하도 공정(방청 목적)
정전 도장	도료와 차체 간 정전기력 활용	도료 효율 높음, 오버스프레이 감소	복잡한 형상에 불균일할 수 있음	상도 공정(로봇 자동화)
분체 도장	분말 도료를 정전기로 부착 후 용융	환경 친화적, VOC 배출 없음	얇은 도막 형성 어려움	부품 도장(림, 범퍼 등)
로봇 자동 도장	프로그램된 로봇이 정밀하게 도장	일관된 품질, 높은 생산성	복잡한 프로그래밍 필요	대량 생산 라인

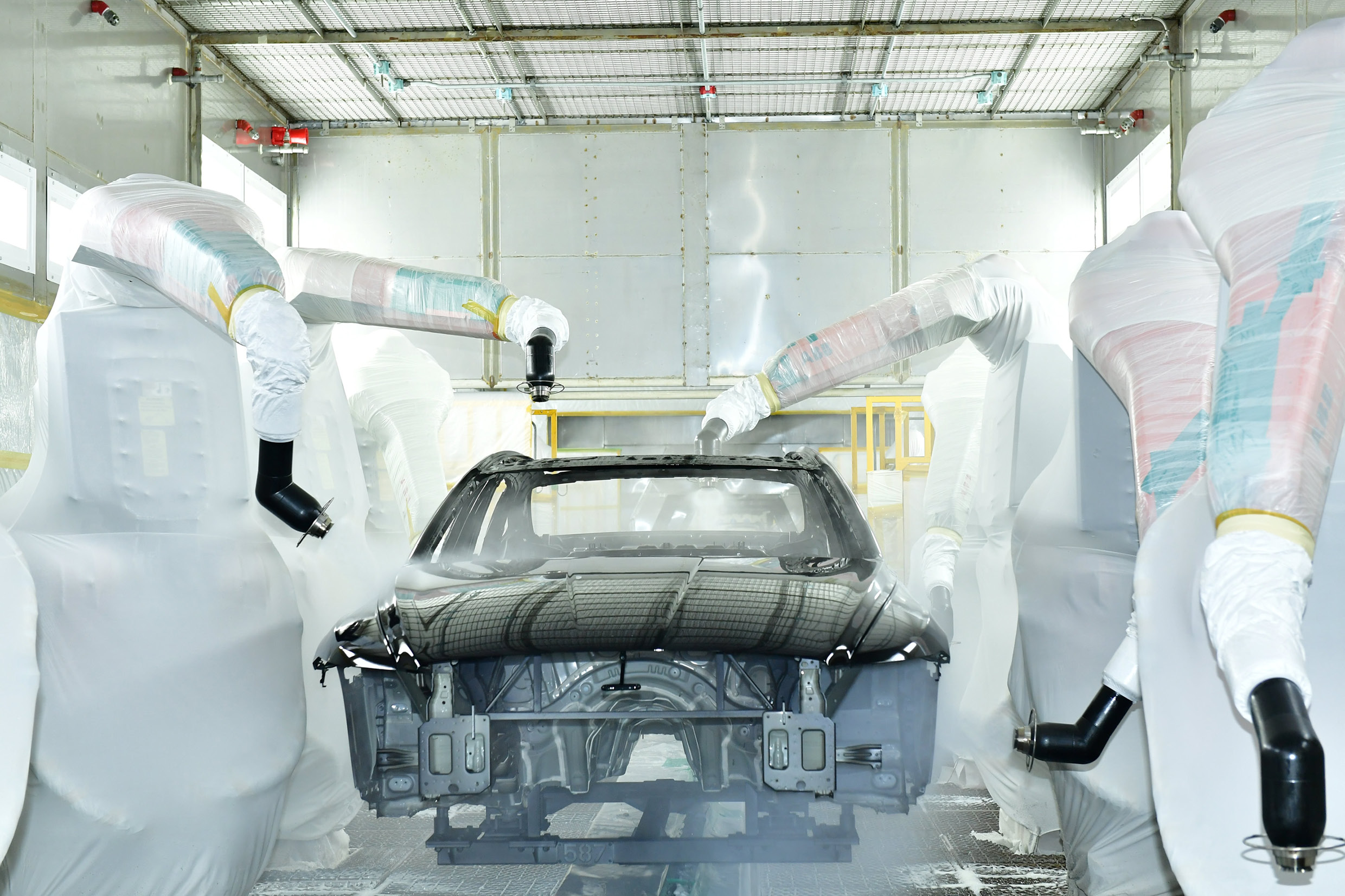

자동차 공장의 도장 로봇 (출처: 글로벌이코노믹)

현대 자동차 제조에서는 이러한 다양한 도장 방법을 복합적으로 활용하여 최적의 도장 품질을 달성하고 있습니다. 특히 로봇 자동화 기술의 발전으로 더욱 정밀하고 균일한 도장이 가능해졌으며, 작업 환경의 개선과 생산성 향상에도 크게 기여하고 있습니다.

6. 자동차 도료의 종류

자동차 도장에 사용되는 도료는 기본 성분, 건조 메커니즘, 환경 영향 등에 따라 다양하게 분류됩니다. 주요 도료 유형을 알아보겠습니다.

도료 유형	주요 성분	특징	환경 영향	적용 분야
유성 도료	알키드, 유기 용제	건조 시간 길음, 내구성 우수	VOC 배출 많음	전통적 도장, 점차 감소 추세
수성 도료	아크릴, 물	빠른 건조, 냄새 적음	VOC 배출 적음, 친환경적	현대 자동차 생산, 점차 확대
폴리우레탄 도료	폴리올, 이소시아네이트	내구성, 내화학성 우수	중간 수준의 VOC	상도 클리어코트
에폭시 도료	에폭시 수지, 경화제	접착력, 내식성 탁월	VOC 배출 있음	하도, 전착 도장
아크릴 도료	아크릴 수지, 용제	내광성, 색상 유지력 우수	VOC 배출 중간 수준	베이스코트
분체 도료	분말 수지, 안료	용제 없음, 두꺼운 도막 형성	VOC 배출 거의 없음	부품 도장, 알루미늄 휠
UV 경화 도료	광개시제, 아크릴레이트	초고속 경화, 에너지 효율적	적은 VOC 배출	부분 도장, 플라스틱 부품

최근 환경 규제가 강화됨에 따라 VOC(휘발성 유기 화합물) 배출이 적은 수성 도료와 분체 도료의 사용이 증가하고 있습니다. 특히 수성 도료는 유성 도료에 비해 VOC 배출을 크게 줄이면서도 유사한 도장 품질을 제공할 수 있어 현대 자동차 생산에서 주요 선택지가 되고 있습니다.

7. 최신 친환경 도장 기술

환경 보호와 에너지 효율성에 대한 관심이 높아짐에 따라 자동차 도장 분야에서도 혁신적인 친환경 기술이 개발되고 있습니다. 주목할 만한 최신 기술들을 소개합니다.

7.1 저온 경화 도장 기술

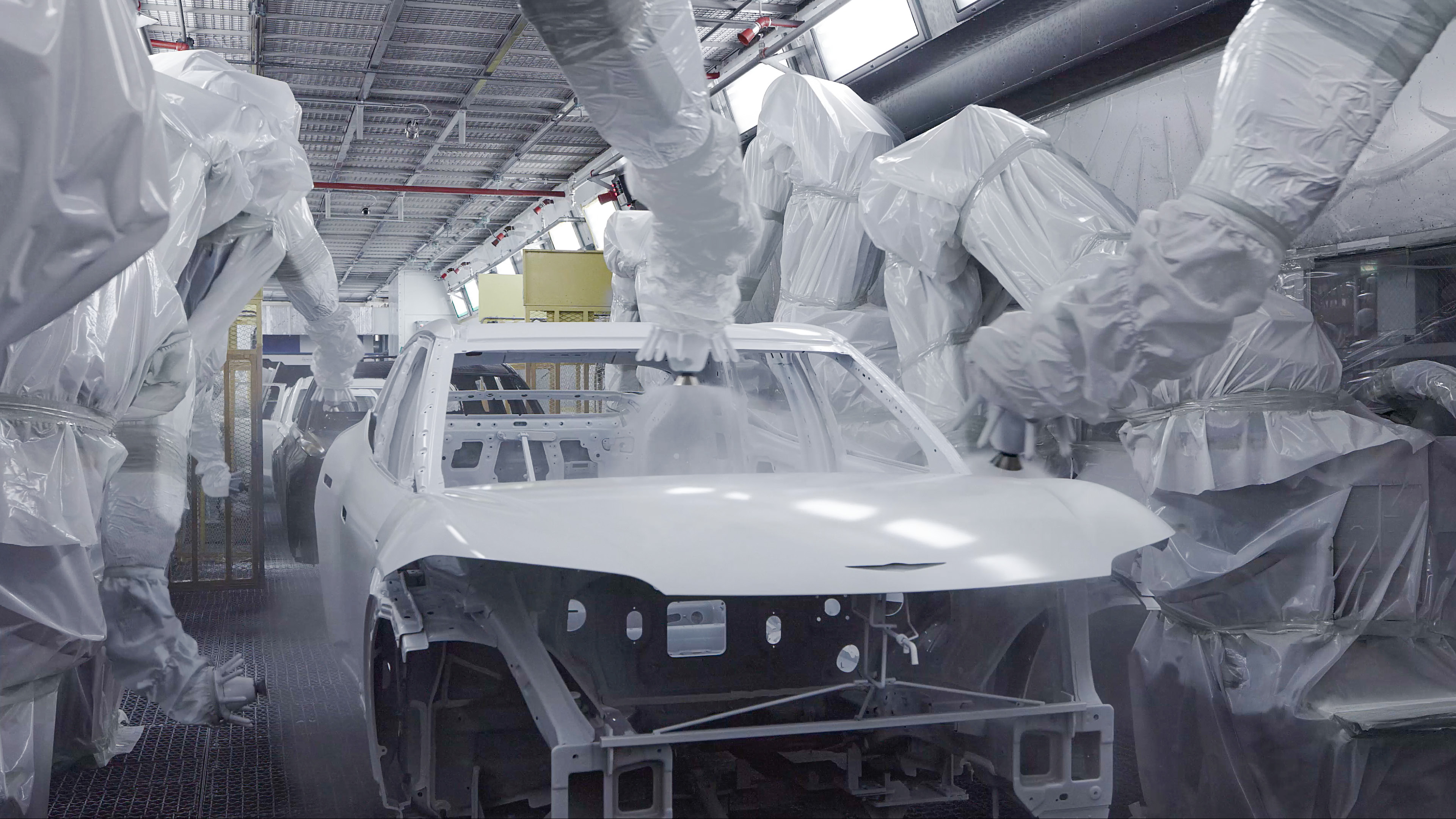

현대자동차의 저온 경화 도장 공정 (출처: 현대자동차그룹)

현대자동차는 기존보다 낮은 온도에서 도료를 경화할 수 있는 '저온 경화 도장' 기술을 개발했습니다. 이 기술은 다음과 같은 특징을 가집니다:

• 기존 140℃ 이상에서 이루어지던 경화 공정을 80~90℃ 수준으로 낮춤
• 멜라민 기반 도료에서 우레탄 기반 도료로 전환
• 에너지 소비 및 이산화탄소 배출량 약 40% 감소
• 금속과 플라스틱 소재의 동시 도장 가능

현대자동차의 저온 경화 도장 기술이 모든 글로벌 제조공장에 적용될 경우, 연간 16,000톤 이상의 탄소 배출 저감 효과가 기대됩니다. 이는 축구장 2,350개 크기에 달하는 산림이 흡수하는 탄소량과 맞먹는 수준입니다.

7.2 수성 도료 시스템

수성 도료는 유기 용제를 물로 대체하여 VOC 배출을 크게 줄인 친환경 도료입니다. 초기에는 유성 도료에 비해 도장 품질이 떨어진다는 단점이 있었으나, 지속적인 기술 개발로 현재는 유성 도료와 유사하거나 더 우수한 성능을 발휘하는 수준까지 발전했습니다.

구분	유성 도료	수성 도료
용제	유기 용제(톨루엔, 자일렌 등)	물(소량의 공용제 포함)
VOC 배출	많음(50~70%)	적음(10~15%)
건조 방식	용제 증발 + 화학 반응	물 증발 + 화학 반응
건조 시간	비교적 짧음	약간 길지만 개선됨
도장 품질	우수	동등 수준으로 개선됨
환경 영향	대기 오염, 작업자 건강 위험	친환경적, 작업 환경 개선

현재 BMW, 토요타, 현대자동차 등 주요 자동차 제조사들은 대부분의 생산 공장에서 수성 도료 시스템을 도입하여 환경 영향을 최소화하고 있습니다.

7.3 3-Wet 도장 공정

전통적인 자동차 도장 공정에서는 각 도장 단계마다 오븐 건조 과정을 거쳐야 했습니다. 그러나 3-Wet 도장 공정은 하도-중도-상도 도장을 연속으로 진행한 후 한 번에 오븐 건조하는 기술입니다.

하도 도장

습윤 상태 유지

중도 도장

습윤 상태 유지

상도 도장

습윤 상태 유지

1회 오븐 경화

동시 경화

3-Wet 공정의 주요 장점은 다음과 같습니다:

• 중간 건조 과정 생략으로 에너지 소비 20~30% 감소
• 공정 시간 단축(기존 대비 약 30% 감소)
• 생산 효율성 향상 및 설비 공간 절약
• 탄소 배출량 감소

포드, 닛산, 폭스바겐 등 여러 자동차 메이커들이 이 기술을 도입하여 생산 효율성과 환경적 성과를 동시에 개선하고 있습니다.

7.4 분체 도장 기술

분체 도장은 액체 도료 대신 고체 분말 형태의 도료를 사용하는 기술로, 용제를 전혀 사용하지 않아 VOC 배출이 거의 없는 친환경 기술입니다.

분체 도장의 작동 원리

1. 분말 도료에 정전기 전하를 부여

2. 접지된 금속 표면에 분말 도료가 정전기적으로 부착

3. 가열을 통해 분말이 용융되어 연속적인 도막 형성

4. 냉각 과정을 통해 단단한 도막으로 경화

분체 도장은 현재 주로 알루미늄 휠, 서스펜션 부품, 엔진 부품 등 자동차 부품에 적용되고 있으며, 최근에는 차체 도장에도 적용하기 위한 연구가 활발히 진행 중입니다. 특히 BMW는 신형 5시리즈의 일부 모델에 차체 클리어코트로 분체 도장을 적용하여 VOC 배출을 대폭 줄인 바 있습니다.

8. 자동차 도장의 품질 평가

자동차 도장 품질은 다양한 기준에 따라 평가되며, 이는 자동차의 외관 품질을 결정하는 중요한 요소입니다. 주요 평가 항목을 살펴보겠습니다.

평가 항목	평가 방법	중요성
광택도(Gloss)	광택계를 이용한 정반사 광 측정(GU)	고급감, 시각적 만족도 결정
색상 일치도(Color Match)	분광색차계를 이용한 색차(ΔE) 측정	외관 균일성 및 품질 인식
오렌지 필(Orange Peel)	웨이브 스캔을 통한 표면 거칠기 측정	표면 평활성 및 반사 품질
도막 두께(Film Thickness)	비파괴 도막 두께 측정기 사용	내구성 및 보호 성능 결정
부착력(Adhesion)	크로스컷 테스트, 테이프 테스트	도장 수명과 내구성 결정
내스크래치성(Scratch Resistance)	스크래치 테스터, 세차 시뮬레이션	일상적 사용 환경에서의 외관 유지
내화학성(Chemical Resistance)	산, 알칼리, 용제 등에 대한 저항성 테스트	환경 오염물질에 대한 내구성
내후성(Weather Resistance)	촉진 내후성 시험(QUV, 제논 아크)	자외선, 온도, 습도에 대한 저항성

고품질의 자동차 도장은 이러한 모든 테스트에서 우수한 성능을 보여야 합니다. 특히 프리미엄 자동차 브랜드들은 도장 품질에 특별한 주의를 기울이며, 자체적인 엄격한 품질 기준을 적용하는 경우가 많습니다.

9. 자동차 도장 관리와 유지

자동차 도장의 상태를 오래도록 유지하기 위해서는 적절한 관리가 필수적입니다. 올바른 도장 관리 방법을 알아보겠습니다.

9.1 일상적인 도장 관리

• 정기적인 세차: 2주에 1회 이상 중성 세제로 세차하여 표면의 오염물 제거
• 새 오염물 즉시 제거: 새똥, 나무 수액, 곤충 사체 등은 즉시 제거 (도장 부식 방지)
• 그늘에 주차: 가능한 직사광선을 피해 주차 (UV로 인한 도장 변색 방지)
• 왁싱: 3~6개월마다 왁스 코팅을 통해 보호막 형성 (광택 유지 및 보호)
• 코팅 처리: 세라믹, 글라스 등 전문 코팅을 통한 장기적 보호

9.2 도장 손상 종류와 대처 방법

손상 유형	원인	대처 방법
스크래치(경미)	세차, 가벼운 접촉	미세 스크래치 제거제, 컴파운드 사용
스크래치(깊음)	충격, 마찰	터치업 페인트 또는 전문가 수리
산성비 손상	대기 오염물의 침전	정기적 세차, 왁싱으로 예방
산화/변색	자외선, 노화	폴리싱, 심한 경우 재도장
워터 스팟	물방울에 포함된 미네랄	식초 또는 전용 제거제
도장 박리	도장 결함, 외부 충격	전문가 수리 필요

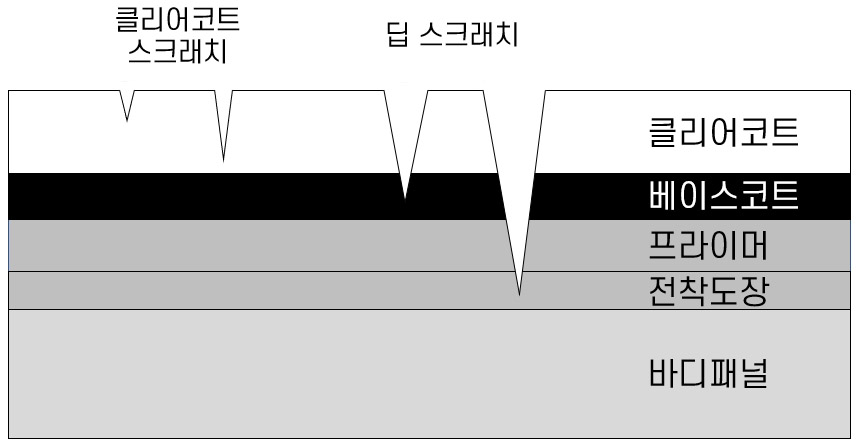

자동차 스크래치의 종류와 구조 (출처: 퍼펙트샤인 블로그)

자동차 도장의 상태를 좋게 유지하는 것은 차량의 외관 가치를 보존할 뿐만 아니라, 부식을 방지하여 차체의 수명을 연장하는 데도 중요합니다. 특히 초기에 발견된 작은 손상을 방치하지 않고 적절히 대처하는 것이 장기적으로 도장 상태를 유지하는 핵심입니다.

10. 미래 자동차 도장 기술의 전망

자동차 산업의 변화와 환경 규제 강화에 따라 도장 기술도 빠르게 진화하고 있습니다. 향후 주목할 만한 자동차 도장 기술의 발전 방향을 살펴보겠습니다.

미래 자동차 도장 기술의 주요 트렌드

• 친환경 도료 및 공정의 표준화
• 에너지 소비 및 탄소 배출 최소화
• 스마트 기능성 도장의 개발
• 맞춤형 디지털 도장 기술의 발전
• 로보틱스와 AI를 활용한 자동화 고도화

10.1 친환경 도장 공정의 확산

VOC 배출 규제가 더욱 강화됨에 따라, 자동차 제조사들은 더욱 친환경적인 도장 공정을 개발하고 있습니다:

• 완전 수성화: 모든 도장 단계에서 수성 도료 사용
• 무도장 소재: 색상이 첨가된 플라스틱 부품으로 도장 공정 생략
• CO₂ 중립 도장 공장: 재생 에너지를 활용한 탄소 중립 도장 공정
• 생체 기반 도료: 석유 대신 식물성 원료를 활용한 친환경 도료

10.2 스마트 기능성 도장

미래의 자동차 도장은 단순한 보호와 미적 기능을 넘어 다양한 기능성을 갖출 것으로 예상됩니다:

• 자가 치유 도장: 경미한 스크래치가 자동으로 복구되는 특수 도료
• 광촉매 도장: 대기 오염물질을 분해하는 촉매 작용 도료
• 태양광 흡수 도장: 태양 에너지를 흡수해 전력으로 변환하는 도료
• 온도 반응형 도장: 온도에 따라 색상이 변하는 열변색 도료
• 초소수성 도장: 물과 오염물질이 스스로 제거되는 초발수 코팅

10.3 디지털 도장 기술

디지털 기술의 발전은 자동차 도장에도 혁신을 가져오고 있습니다:

• 디지털 프린팅: 잉크젯 방식으로 복잡한 디자인과 그래픽을 직접 도장
• 맞춤형 도장: 소비자 요구에 따른 개인화된 도장 패턴 구현
• AR/VR 도장 시뮬레이션: 가상 현실에서 도장 결과를 사전 확인
• 3D 스캐닝과 로봇 도장: 복잡한 형상도 정확하게 분석하여 최적 도장

자동차 도장 기술은 환경 친화성, 기능성, 개인화라는 세 가지 축을 중심으로 발전해나갈 것으로 전망됩니다. 특히 전기차와 같은 미래 모빌리티의 보급 확대에 따라, 경량화와 에너지 효율성을 동시에 고려한 새로운 도장 기술들이 계속해서 등장할 것입니다.

결론

자동차 도장은 단순한 색상 부여를 넘어 차체 보호, 브랜드 아이덴티티 표현, 소비자 만족도 향상 등 다양한 역할을 수행하는 중요한 공정입니다. 수십 년의 기술 발전을 통해 도장 품질과 효율성은 크게 향상되었으며, 최근에는 환경 영향을 최소화하는 친환경 도장 기술이 주목받고 있습니다.

현대 자동차 도장은 전처리, 하도, 중도, 상도 등 복잡한 공정을 거쳐 완성되며, 각 단계마다 고유한 기능과 중요성이 있습니다. 도료의 종류와 도장 방법에 따라 다양한 특성과 외관 효과를 구현할 수 있으며, 이는 자동차의 가치와 소비자 경험에 직접적인 영향을 미칩니다.

미래의 자동차 도장 기술은 친환경성, 기능성, 맞춤화라는 세 가지 방향으로 발전해 나갈 것으로 예상됩니다. 저온 경화 도장, 수성 도료, 3-Wet 공정과 같은 친환경 기술이 표준이 될 것이며, 자가 치유 도장이나 태양광 흡수 도장과 같은 혁신적인 기술이 새로운 가능성을 열어갈 것입니다.

자동차 도장은 과학과 예술이 만나는 영역으로, 앞으로도 지속적인 혁신을 통해 더욱 아름답고, 내구성 있으며, 환경 친화적인 방향으로 발전해 나갈 것입니다.



참고문헌:

1. 현대자동차그룹, "환경을 위한 도장 기술의 혁신, 현대자동차의 저온 경화 도장", 2023

2. 퍼펙트샤인, "스크래치 제거 솔루션 이야기: 자동차 도장과 스크래치", 2021

3. 동진하이텍, "자동차도장기술", 2022

4. 글로벌이코노믹, "자동차 제조공정과 생산기술", 2020
