전기차 직류기 및 유도기: 전기 모빌리티의 심장

전기차 직류기 및 유도기: 전기 모빌리티의 심장

전기차의 핵심 동력원인 전기 모터는 자동차의 미래를 선도하는 핵심 기술입니다. 오늘은 전기차에 사용되는 주요 모터 타입인 직류기(DC 모터)와 유도기(AC 유도 모터)의 원리와 특성에 대해 자세히 알아보겠습니다. 전기차의 성능과 효율은 모터의 선택에 크게 좌우되므로, 각 타입의 장단점을 이해하는 것이 중요합니다.

전기차 모터의 기본 구조 (출처: 짐승Lab)

I. 전기차 동력 시스템의 이해

전기차는 내연기관차와 달리 전기 에너지를 기계적 운동 에너지로 변환하여 구동력을 얻습니다. 이 과정에서 핵심적인 역할을 하는 것이 바로 전기 모터입니다.

전기 에너지 흐름 경로

전기차에서 에너지가 흐르는 경로는 다음과 같습니다:

배터리 → 인버터/컨버터 → 모터 → 구동축 → 바퀴

이 과정에서 배터리의 화학 에너지는 전기 에너지로 변환되고, 전력 변환 장치를 통해 모터에 적합한 형태로 공급됩니다. 모터는 이 전기 에너지를 회전 운동으로 변환하여 차량을 구동합니다.

전기 모터의 중요성

전기 모터는 전기차의 '심장' 역할을 합니다. 모터의 성능과 효율은 전기차의 주행 거리, 가속 성능, 에너지 소비 효율 등 전반적인 성능에 직접적인 영향을 미칩니다. 따라서 모터의 선택과 설계는 전기차 개발에서 가장 중요한 요소 중 하나입니다.

전기 모터의 주요 종류

전기차에 사용되는 모터는 크게 다음과 같이 분류할 수 있습니다:

전기차 모터의 주요 종류 (출처: 짐승Lab)

1. 직류 모터 (DC Motor)
   • 전통적인 브러시 DC 모터
   • 브러시리스 DC 모터 (BLDC)
2. 교류 모터 (AC Motor)
   • 유도 모터 (인덕션 모터)
   • 영구자석 동기 모터 (PMSM)
   • 릴럭턴스 모터 (SRM)

이 중에서 오늘은 직류기(DC 모터)와 유도기(AC 유도 모터)에 대해 자세히 살펴보겠습니다.

II. 직류기 (DC 모터)의 이해

직류기는 직류 전원을 사용하여 회전력을 발생시키는 모터로, 전기 모터의 가장 전통적인 형태입니다.

1. 직류기의 기본 원리

직류기는 플레밍의 왼손 법칙을 기반으로 작동합니다. 자기장 내에서 전류가 흐르는 도체는 힘을 받게 되며, 이 원리를 이용하여 회전력을 발생시킵니다.

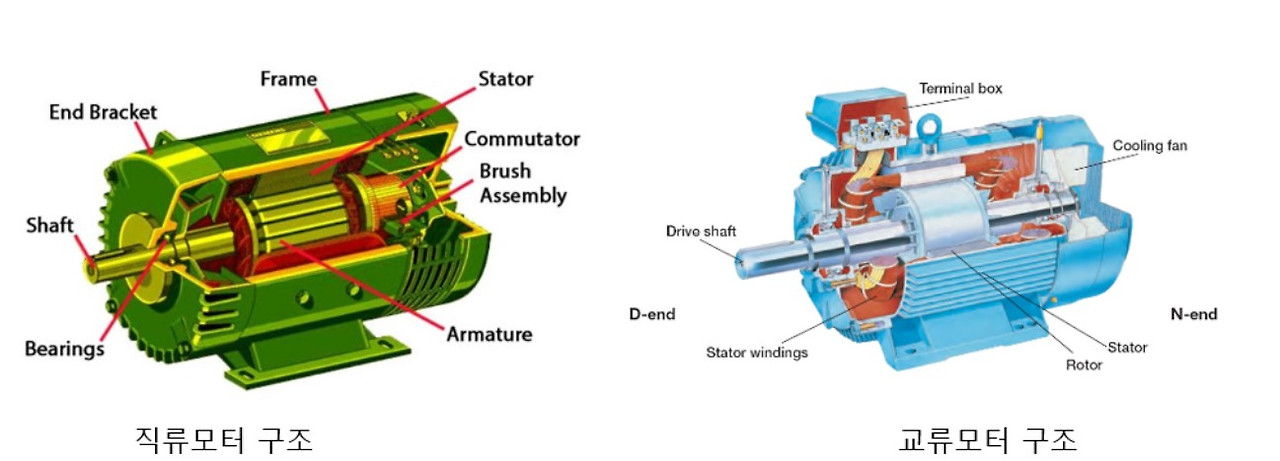

직류 모터의 작동 원리 (출처: 브런치스토리)

정류자와 브러시의 역할

직류기의 가장 특징적인 부분은 정류자(commutator)와 브러시(brush)입니다.

• 정류자: 회전자(rotor)에 부착되어 있으며, 코일에 흐르는 전류의 방향을 주기적으로 바꿔주는 역할을 합니다.
• 브러시: 고정되어 있으며, 전원과 정류자 사이에서 전기를 전달하는 역할을 합니다.

이 두 요소의 협력으로 회전자는 계속해서 같은 방향으로 회전하게 됩니다.

토크 발생 메커니즘

직류기에서 토크는 다음과 같은 과정으로 발생합니다:

1. 고정자(stator)의 자기장이 형성됩니다.
2. 회전자 코일에 전류가 흐릅니다.
3. 전류와 자기장의 상호작용으로 회전력(토크)이 발생합니다.
4. 정류자와 브러시가 회전자 코일의 전류 방향을 적절하게 바꿔주어 지속적인 회전이 가능해집니다.

2. 직류기의 구조 및 종류

직류기는 계자(field) 방식에 따라 여러 종류로 나뉘며, 각각 독특한 특성을 가지고 있습니다.

DC 모터(브러시 모터)의 작동 원리 (출처: HOLRY MOTOR)

계자 방식에 따른 분류

직류기는 계자 권선과 전기자(회전자) 권선의 연결 방식에 따라 다음과 같이 분류됩니다:

종류	특성	토크-속도 특성	주요 용도
직권 모터	계자 권선과 전기자 권선이 직렬 연결	초기 토크가 매우 크고, 부하가 커지면 속도 급격히 감소	높은 기동 토크가 필요한 용도 (견인모터)
분권 모터	계자 권선과 전기자 권선이 병렬 연결	속도 변화가 적고 안정적	일정 속도가 요구되는 용도 (공작기계)
복권 모터	직권과 분권의 혼합형	직권과 분권의 중간 특성	엘리베이터, 권양기 등
영구자석형	계자에 영구자석 사용	효율이 높고 소형화 가능	소형 전동공구, 소형 전기차

3. 직류기의 특성

직류기의 성능 특성은 전기차 적용에 있어 중요한 판단 기준이 됩니다.

토크-속도 특성

직류기의 토크-속도 특성 곡선은 모터의 작동 성능을 보여주는 중요한 지표입니다.

• 직권 모터: 초기 토크가 매우 크고, 속도가 증가할수록 토크가 급격히 감소합니다.
• 분권 모터: 속도 변화가 적고 일정한 토크를 유지합니다.
• 복권 모터: 직권과 분권의 중간 특성을 보입니다.

효율 및 제어 용이성

직류기는 제어가 비교적 간단하다는 장점이 있습니다:

• 속도 제어: 전압 조정만으로 간단히 제어 가능
• 토크 제어: 전류 조정으로 직접적인 제어 가능
• 회전 방향: 전류 방향 변경으로 쉽게 제어 가능

4. 직류기의 장단점

직류기는 다음과 같은 장단점을 가지고 있습니다:

장점

• 제어가 간단하고 직관적
• 초기 가속 토크가 크고 반응성이 좋음
• 낮은 속도에서도 안정적인 토크 발생
• 속도 범위가 넓음

단점

• 브러시와 정류자의 기계적 마모로 유지보수 필요
• 브러시에서 발생하는 스파크로 인한 전자기 간섭
• 상대적으로 큰 부피와 무게
• 고속 회전 시 효율 감소

5. 전기차에서의 직류기 적용

과거 초기 전기차에서는 직류기가 많이 사용되었으나, 현재는 유지보수 문제와 효율 측면에서 교류 모터로 대체되는 추세입니다.

과거 전기차 모델의 직류기 활용

• 1990년대 초기 전기차 모델에서 많이 사용
• GM EV1, Ford Ranger EV 등에 적용
• 단순한 제어 시스템으로 구현 가능

현대 전기차에서의 제한적 활용

현대 전기차에서 전통적인 브러시 DC 모터는 거의 사용되지 않지만, 다음과 같은 용도로 제한적으로 활용됩니다:

• 보조 모터 (윈도우 모터, 와이퍼 모터 등)
• 팬 모터, 워터 펌프 등 저출력 응용 분야

6. 브러시리스 DC 모터 (BLDC)

브러시리스 DC 모터는 직류기의 단점을 개선한 현대적인 형태의 모터입니다.

BLDC 모터의 작동 원리 (출처: HOLRY MOTOR)

BLDC 모터의 구조와 원리

BLDC 모터는 정류자와 브러시 대신 전자식 스위칭 시스템을 사용합니다:

• 고정자: 코일 권선으로 구성
• 회전자: 영구자석으로 구성
• 전자식 스위칭: 브러시 대신 전자 제어 회로와 센서 사용

BLDC의 장점

BLDC 모터는 기존 DC 모터에 비해 다음과 같은 장점이 있습니다:

• 브러시 마모가 없어 유지보수 필요성 감소
• 더 높은 효율과 출력 밀도
• 열 발생 감소 및 더 긴 수명
• 더 낮은 소음과 전자기 간섭

전기차에서의 BLDC 활용

BLDC 모터는 다음과 같은 전기차에서 적용되고 있습니다:

• 소형 전기차 및 전기 스쿠터
• 일부 중소형 전기차의 주 구동 모터
• 보조 시스템 (에어컨 컴프레서, 파워 스티어링 등)

III. 유도기 (AC 유도 모터)

유도기는 교류 전원을 사용하는 모터로, 특히 산업용 분야에서 널리 사용되어 왔으며, 현대 전기차에서도 중요한 역할을 합니다.

1. 유도기의 기본 원리

유도기는 패러데이의 전자기 유도 법칙을 기반으로 작동합니다. 교류 전류가 만드는 회전 자기장이 도체에 유도 전류를 발생시키고, 이로 인해 회전력이 발생합니다.

AC 유도 모터의 구조 (출처: EVPOST)

회전 자기장의 생성

3상 교류 전류가 고정자 권선에 흐르면 시간에 따라 변화하는 회전 자기장이 생성됩니다. 이 회전 자기장의 회전 속도는 다음과 같이 결정됩니다:

동기 속도(rpm) = 120 × 주파수(Hz) ÷ 극수

회전자 유도 전류 발생

회전 자기장이 회전자 도체를 가로지르면서 유도 전류가 발생합니다. 이 유도 전류와 회전 자기장의 상호작용으로 로렌츠 힘이 발생하여 회전자가 회전합니다.

슬립의 개념

슬립은 유도 모터의 중요한 특성으로, 회전 자기장과 실제 회전자 속도의 차이를 나타냅니다:

슬립(%) = (동기속도 - 회전자속도) ÷ 동기속도 × 100

슬립이 존재하기 때문에 유도 모터는 항상 동기 속도보다 약간 느리게 회전합니다.

2. 유도기의 구조 및 종류

유도기는 구조에 따라 크게 두 가지로 분류됩니다.

유도 모터의 구조적 특징 (출처: 대학생신재생에너지기자단)

고정자 및 회전자의 구조

• 고정자(Stator): 3상 권선이 감겨 있는 철심으로 구성
• 회전자(Rotor): 도체 바(통상 알루미늄 또는 구리)가 삽입된 철심으로 구성

권선형 및 농형 유도 모터 비교

구분	권선형 유도 모터	농형 유도 모터
회전자 구조	권선이 감겨 있고 슬립링과 브러시로 외부 연결	바퀴통(squirrel cage) 형태의 도체 바와 단락환
장점	외부 저항 연결로 기동 특성 및 속도 제어 용이	구조 단순, 견고, 유지보수 적음
단점	구조 복잡, 유지보수 필요	기동 특성 조절 어려움
주요 용도	제어 정밀도가 필요한 대용량 응용	대부분의 산업 응용 및 전기차

농형 유도 모터는 구조가 간단하고 견고하여 전기차에 더 많이 적용됩니다.

3. 유도기의 특성

유도기의 성능 특성은 전기차 적용 시 중요한 고려사항입니다.

토크-속도 특성

유도 모터의 토크-속도 특성은 다음과 같은 특징을 보입니다:

• 기동 토크: 정격 토크의 약 1.5~2배
• 최대 토크: 정격 토크의 약 2~3배 (특정 슬립에서 발생)
• 정격 토크: 연속 운전 가능한 안정적인 토크

효율 및 내구성

유도 모터는 다음과 같은 효율 특성을 가집니다:

• 효율: 일반적으로 85~95% (용량 및 설계에 따라 다름)
• 부하 변동에 따른 효율 변화: 정격 부하의 75~100%에서 최고 효율
• 내구성: 회전자에 브러시나 슬립링이 없어 매우 내구성이 좋음

인버터 제어의 중요성

유도 모터는 인버터를 통한 가변 주파수 제어가 중요합니다:

• 벡터 제어: 토크와 자속을 독립적으로 제어하여 DC 모터 수준의 정밀 제어 가능
• 직접 토크 제어: 빠른 토크 응답 특성을 갖도록 제어
• 슬립 제어: 슬립을 조절하여 속도 제어

4. 유도기의 장단점

유도기는 다음과 같은 장단점을 가지고 있습니다:

장점

• 구조가 단순하고 견고하여 내구성이 뛰어남
• 유지보수 비용이 낮음
• 희토류 자석을 사용하지 않아 원재료 비용 절감
• 과부하 능력이 우수함

단점

• 영구자석 모터에 비해 효율이 다소 낮음
• 크기와 무게가 상대적으로 큼
• 제어가 다소 복잡함
• 저속에서 효율이 감소함

5. 전기차에서의 유도기 적용

유도기는 다양한 전기차 모델에서 활용되고 있으며, 특히 테슬라에서 적극적으로 활용했습니다.

테슬라의 유도 모터 시스템 (출처: YouTube)

테슬라의 유도 모터 적용 사례

테슬라는 초기 모델들에서 유도 모터를 주력으로 사용했습니다:

• Model S: 유도 모터를 주 동력원으로 사용
• Model X: 초기 모델에서 유도 모터 채택
• 장점 활용: 내구성, 과부하 능력, 희토류 자석 미사용으로 인한 비용 절감

기타 전기차에서의 유도 모터 활용

테슬라 외에도 다음과 같은 차량에서 유도 모터가 사용되었습니다:

• 아우디 e-tron (일부 모델)
• 일부 상용 전기차 및 버스
• 저가형 전기차 모델

6. 최근 유도기 기술 동향

유도기 기술은 지속적으로 발전하고 있으며, 다음과 같은 방향으로 진화하고 있습니다:

고효율 유도 모터 개발

• 최적화된 코어 설계로 철손 감소
• 구리 로터를 적용한 고효율화
• 최적의 슬롯/폴 조합으로 효율 향상

인버터 기술 발전과의 연계

• 고주파수 동작을 위한 SiC/GaN 기반 인버터 적용
• 고급 제어 알고리즘으로 토크 응답성 향상
• 정밀한 센서리스 제어 기술

희토류 사용 저감 노력

• 희토류 가격 변동에 대응하기 위한 대안 기술
• 테슬라의 유도 모터-영구자석 하이브리드 설계
• 철 기반 연자성 재료 개발

IV. 직류기와 유도기의 비교 (전기차 관점)

두 모터 타입의 특성을 전기차 적용 관점에서 비교해 보겠습니다.

1. 성능 비교

직류기와 유도기의 성능 특성을 비교하면 다음과 같습니다:

항목	직류기 (DC 모터)	유도기 (AC 유도 모터)	BLDC
최대 토크	저속에서 높음	중간 속도에서 최대	전 속도 영역에서 비교적 일정
출력 밀도	중간	낮음	높음
효율	75-85%	85-95%	90-98%
가속 성능	우수	양호	매우 우수
최고 속도	제한적	높음	매우 높음

2. 제어 용이성 비교

제어 특성 측면에서 두 모터의 차이점은 뚜렷합니다:

제어 방식 및 복잡성 비교

• 직류기: 간단한 전압/전류 제어로 속도/토크 조절 가능
• 유도기: 벡터 제어 등 복잡한 제어 알고리즘 필요
• BLDC: 전자식 정류 제어가 필요하지만 비교적 단순

회생 제동 성능 비교

회생 제동은 전기차에서 주행 거리 연장을 위한 중요한 기능입니다:

• 직류기: 회생 제동 가능하나 효율이 낮음
• 유도기: 효율적인 회생 제동 가능, 인버터 제어 필요
• BLDC: 매우 효율적인 회생 제동 가능

3. 비용 및 내구성 비교

실용적인 측면에서 비용과 내구성은 중요한 고려사항입니다:

항목	직류기 (DC 모터)	유도기 (AC 유도 모터)	BLDC
초기 제작 비용	낮음	중간	높음 (영구자석 사용)
제어 시스템 비용	낮음	높음	중간
유지보수 비용	높음 (브러시 교체)	매우 낮음	낮음
예상 수명	5,000-10,000시간	30,000시간 이상	20,000-30,000시간
신뢰성	중간	매우 높음	높음

4. 적용 분야

각 모터 타입은 다음과 같은 전기차 분야에 적합합니다:

DC 모터 적합 분야

• 소형 저가형 전기차
• 내구성보다 초기 비용이 중요한 경우
• 단순한 속도 제어가 필요한 경우

유도 모터 적합 분야

• 내구성과 신뢰성이 중요한 경우
• 희토류 자석 의존도를 줄이고자 하는 경우
• 과부하 능력이 중요한 대형 전기차/버스

BLDC 모터 적합 분야

• 높은 효율과 출력 밀도가 필요한 경우
• 소형화/경량화가 중요한 승용 전기차
• 성능이 중요한 프리미엄 전기차

V. 결론 및 미래 전망

전기차 모터 기술은 지속적으로 발전하고 있으며, 직류기와 유도기의 특성을 이해하는 것은 전기차의 발전 방향을 예측하는 데 도움이 됩니다.

1. 전기차 시장 변화에 따른 모터 기술 발전 방향

전기차 시장의 성장과 함께 모터 기술도 다음과 같은 방향으로 발전하고 있습니다:

• 효율 향상: 모든 모터 타입에서 에너지 효율 증대를 위한 노력
• 소형/경량화: 동일 출력에서 크기와 무게 감소 기술
• 희토류 의존도 감소: 희토류 자석 사용을 줄이거나 대체하는 기술
• 다중 모터 시스템: 여러 모터를 조합하여 사용하는 방식 확대
• 통합 설계: 모터와 인버터, 감속기 등을 통합한 일체형 설계

2. 영구자석 동기 모터 (PMSM)와의 경쟁 구도

현재 전기차 시장에서는 영구자석 동기 모터(PMSM)가 주류를 이루고 있으며, 직류기와 유도기는 다음과 같은 경쟁 관계에 있습니다:

• PMSM의 우위: 높은 효율, 출력 밀도, 우수한 제어 성능으로 주류 형성
• 유도기의 반격: 희토류 수급 불안정성에 대응하는 대안으로 재조명
• BLDC의 발전: 제어 기술 향상과 비용 감소로 시장 확대
• 하이브리드 설계: 각 모터 타입의 장점을 결합한 하이브리드 설계 증가 (테슬라 Model 3의 유도-영구자석 하이브리드 모터)
• 용도별 최적화: 전/후륜 구동, 도심/고속 주행 등 용도에 따른 모터 타입 선택 다변화
• 희토류 대체 영구자석: 페라이트 자석 등 희토류를 사용하지 않는 영구자석 개발 가속화

테슬라의 하이브리드 모터 기술 (출처: 오토뷰)

3. 전기차 모터 기술의 미래 혁신 방향

전기차 모터 기술은 다음과 같은 방향으로 지속적인 혁신이 이루어질 것으로 예상됩니다:

새로운 재료와 공정

• 고성능 전기강판: 철손 감소를 위한 초박형/고규소 전기강판 개발
• 적층 제조(3D 프린팅): 복잡한 형상의 모터 부품 제작 가능
• 나노소재: 전도성과 자성 특성이 향상된 나노소재 적용

통합 설계 기술

• 모터-인버터 일체화: 모터와 인버터를 단일 패키지로 통합
• 열관리 시스템 통합: 모터 냉각과 배터리 냉각 시스템 통합
• 휠 인휠 모터: 휠 내부에 모터를 직접 장착하는 기술 확대

지능형 제어 시스템

• AI 기반 최적화: 주행 패턴에 따른 모터 제어 최적화
• 센서리스 제어: 센서 없이도 정밀한 제어가 가능한 기술
• 예측 유지보수: 모터 상태를 실시간 모니터링하여 고장 예측

4. 종합 비교 및 전망

전기차에 적용되는 모터 기술을 종합적으로 비교하면 다음과 같습니다:

특성	직류기 (DC)	유도기 (IM)	BLDC	PMSM
현재 시장 점유율	매우 낮음	중간	증가 중	높음
미래 성장 가능성	제한적	안정적	높음	매우 높음
기술 성숙도	매우 높음	높음	높음	높음
원가 경쟁력	높음	중간	중간	낮음
성능 경쟁력	낮음	중간	높음	매우 높음

전기차의 다양한 요구에 맞춰 각 모터 타입은 고유한 장점을 바탕으로 공존할 것으로 예상됩니다. 특히 희토류 자원의 안정적 확보가 어려운 상황에서 유도 모터와 릴럭턴스 모터 등 비희토류 모터 기술의 중요성이 더욱 부각될 전망입니다.

마무리

전기차의 심장인 모터 기술은 내연기관의 진화보다 더 다양하고 빠른 혁신이 일어나고 있습니다. 직류기에서 시작된 전기 모터의 역사는 유도기를 거쳐 영구자석 동기 모터와 최신 하이브리드 설계로 발전해 왔습니다. 앞으로도 효율성, 내구성, 비용 효율성을 모두 만족시키는 방향으로 지속적인 발전이 이루어질 것입니다.

전기차 시장이 확대됨에 따라 모터 기술의 선택은 단순한 기술적 문제를 넘어 자원 안보, 환경 영향, 경제성 등 다양한 요소를 고려한 전략적 결정이 될 것입니다. 이러한 맥락에서 직류기와 유도기의 특성을 깊이 이해하는 것은 전기차의 미래를 예측하고 준비하는 데 중요한 기초가 될 것입니다.
