전기차 충전 규격의 모든 것 - AC/DC 충전부터 커넥터 종류까지 완벽 가이드

전기차를 구매했거나 구매를 고려하고 있다면 반드시 알아야 할 것이 바로 충전 규격입니다. 마치 휴대폰 충전기처럼 전기차도 각기 다른 충전 방식과 커넥터를 사용하기 때문입니다. AC와 DC 충전의 차이부터 CCS, CHAdeMO, NACS 등 다양한 충전 규격까지, 복잡해 보이는 전기차 충전의 세계를 쉽고 자세하게 알아보겠습니다.

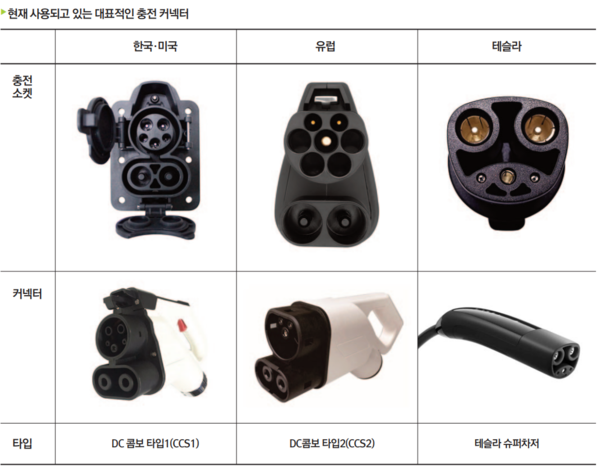

다양한 전기차 충전 커넥터 종류 (출처: 동아일보)

                핵심 포인트
                • 전기차 충전은 크게 AC(완속)과 DC(급속) 충전으로 구분
• 각 지역과 제조사별로 다양한 커넥터 규격 존재
• 한국은 DC 콤보 1(CCS1)이 급속 충전 표준
• 테슬라 NACS 규격이 글로벌 표준으로 부상



1. AC(교류) 충전 vs. DC(직류) 충전 - 기본 원리 이해하기

전기차 충전을 이해하기 위해서는 먼저 AC와 DC의 차이를 알아야 합니다. 전기차 배터리는 직류(DC) 전원만 저장할 수 있는데, 우리가 사용하는 전력망은 교류(AC)로 공급됩니다. 따라서 어딘가에서 AC를 DC로 변환하는 과정이 반드시 필요합니다.

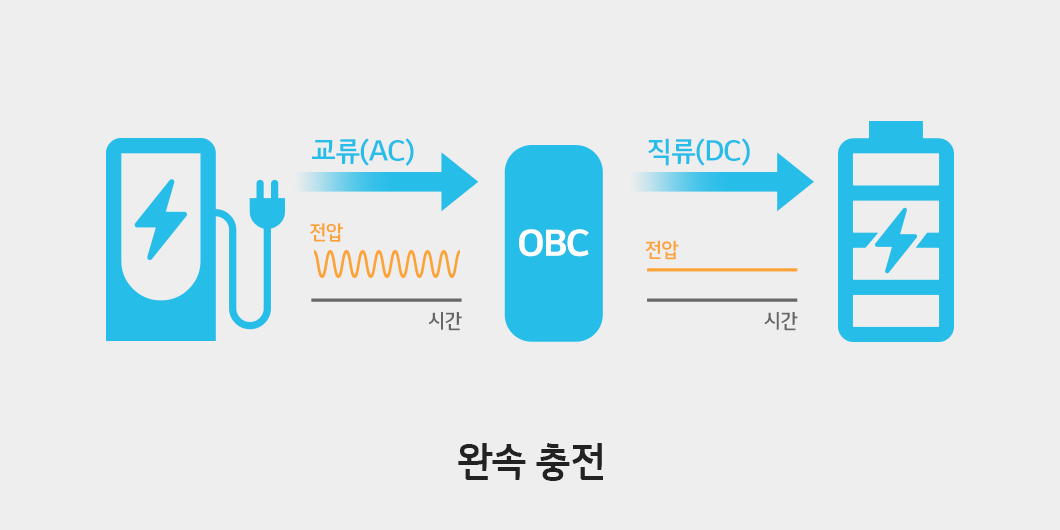

AC 충전과 DC 충전의 차이점 (출처: LG에너지솔루션)

1.1 AC 충전 (완속 충전)

AC 충전의 특징

AC 충전은 전력망에서 공급되는 교류 전원을 차량 내부의 온보드 충전기(OBC, On-Board Charger)에서 직류로 변환하여 배터리를 충전하는 방식입니다.

구분	AC 충전 (완속)	DC 충전 (급속)
변환 위치	차량 내부 온보드 충전기	충전소 내부 대용량 컨버터
충전 속도	3.3kW ~ 22kW (느림)	50kW ~ 350kW (빠름)
충전 시간	6-12시간 (완전 충전)	30분-1시간 (80% 충전)
설치 비용	낮음 (100만원-500만원)	높음 (5천만원-2억원)
사용 장소	가정, 직장, 쇼핑몰	고속도로, 급속충전소
배터리 영향	배터리에 부담 적음	과도한 사용 시 배터리 수명 단축

1.2 DC 충전 (급속 충전)

DC 충전의 특징

DC 충전은 충전소에 설치된 대용량 AC/DC 컨버터가 교류를 고전력 직류로 변환하여 차량 배터리에 직접 공급하는 방식입니다. 차량 내부 변환 과정을 생략하기 때문에 훨씬 빠른 충전이 가능합니다.

완속충전과 급속충전의 차이점 (출처: 짐승Lab)

AC 충전의 장점

• 설치 비용이 저렴함
• 배터리 수명에 미치는 영향 최소
• 가정에서 편리하게 사용 가능
• 전력망에 부담이 적음

AC 충전의 단점

• 충전 속도가 매우 느림
• 장거리 여행 시 불편함
• 온보드 충전기 용량에 제한
• 급한 상황에 대처 어려움

2. 전세계 주요 전기차 충전 커넥터 규격

전 세계적으로 다양한 충전 규격이 사용되고 있으며, 이는 각 지역의 전력 시스템과 자동차 산업의 발전 과정에 따라 결정되었습니다. 주요 충전 규격들을 자세히 살펴보겠습니다.

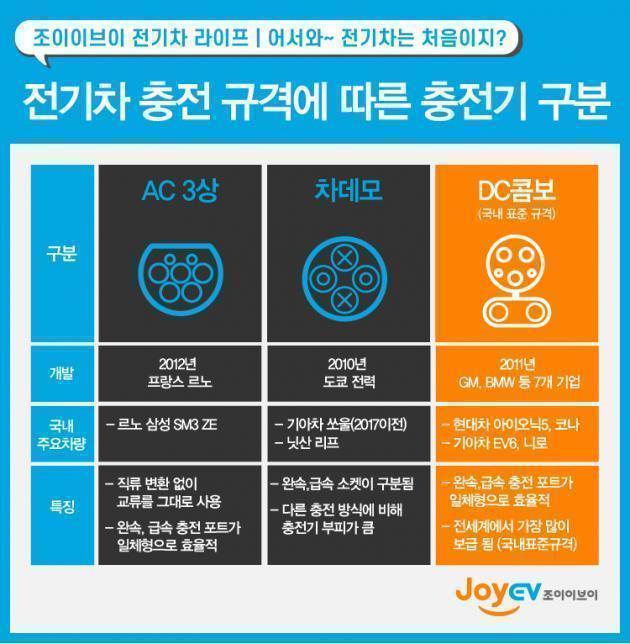

전기차 충전 규격별 커넥터 종류 (출처: 전기신문)

2.1 DC 콤보 (CCS - Combined Charging System)

DC 콤보는 하나의 커넥터로 완속(AC)과 급속(DC) 충전을 모두 지원하는 통합 시스템입니다. 상단에는 AC 충전용 핀이, 하단에는 DC 급속 충전용 핀이 결합된 형태로 되어 있습니다.

구분	CCS1 (Type 1)	CCS2 (Type 2)
사용 지역	북미, 한국, 일본	유럽, 호주
AC 핀 구성	5핀 (단상)	7핀 (3상)
DC 핀 구성	2핀 추가	2핀 추가
최대 충전 출력	AC: 19.2kW, DC: 350kW	AC: 43kW, DC: 350kW
대표 차량	현대/기아 전 차종, 테슬라 모델 S/X	BMW, 벤츠, 아우디, 볼보 등

CCS1과 CCS2 충전 커넥터 비교 (출처: 카가이)

2.2 CHAdeMO (차데모)

CHAdeMO란?

CHAdeMO는 일본 도쿄전력이 개발한 직류(DC) 급속 충전 규격입니다. "CHArge de MOve"의 줄임말로, "충전해서 움직이자"라는 의미입니다.

특징: DC 급속 충전 전용, AC 충전은 별도 포트 사용
최대 출력: 62.5kW (일반), 200kW (CHAdeMO 2.0)
사용 차량: 닛산 리프, 미쓰비시 아웃랜더 PHEV, 과거 현대 아이오닉 일부
현재 상황: CCS의 확산으로 점유율 감소 추세

2.3 NACS (North American Charging Standard)

테슬라에서 시작된 글로벌 표준의 꿈

테슬라가 자체 개발한 NACS는 기존에는 테슬라 차량 전용이었지만, 2023년부터 포드, GM, 현대차그룹 등 주요 자동차 제조사들이 채택을 발표하면서 북미의 사실상 표준으로 부상하고 있습니다.

NACS 충전 표준 확산 현황 (출처: 경향신문)

2023년 6월

SAE International에서 NACS 표준화 계획 발표

2023년 12월

NACS가 CCS1과 함께 미국 충전 표준 규격으로 인정

2023년 11월

한국에서 매직독(Magic Dock) 어댑터 서비스 시작

2025년

현대차그룹 북미 NACS 어댑터 제공 시작 예정

NACS의 장점	NACS의 과제
• 컴팩트하고 가벼운 디자인 • 높은 충전 속도 (최대 1MW) • 우수한 사용자 경험 • 테슬라 슈퍼차저 네트워크 활용	• 기존 인프라와의 호환성 • 전 세계적 표준화 필요 • 특허 및 라이선스 이슈 • 기존 CCS 투자 손실 우려

2.4 기타 충전 규격

AC Type 1 (SAE J1772)

• 5핀 구성의 AC 완속 충전
• 북미, 한국, 일본 표준
• 최대 19.2kW (220V/80A)
• 단상 교류 전용

AC Type 2 (Mennekes)

• 7핀 구성의 AC 충전
• 유럽 표준
• 최대 43kW (3상 교류)
• 일부 모델은 DC 급속충전도 지원

GB/T

• 중국 자체 충전 규격
• AC용과 DC용 두 가지 유형
• 중국 내 광범위 사용
• 글로벌 호환성 제한적

테슬라 슈퍼차저 V1/V2

• 테슬라 구형 독점 규격
• 모델 S/X 초기 모델 사용
• 최대 150kW 급속충전
• 현재는 NACS로 대체

다양한 전기차 충전기 종류 (출처: 타고)

3. 한국의 전기차 충전 표준 현황

한국의 전기차 충전 인프라는 정부 정책과 제조사의 전략에 따라 빠르게 발전하고 있습니다. 초기에는 다양한 규격이 혼재했지만, 현재는 명확한 표준이 확립되었습니다.

3.1 현재 한국의 충전 표준

급속 충전

표준 규격: DC 콤보 1 (CCS1)

채택 시기: 2017년 국가 표준 지정

사용 차량: 현대/기아 전 전기차 모델

최대 출력: 350kW

완속 충전

표준 규격: AC Type 1 (5핀, J1772)

전압/전류: 220V/32A

최대 출력: 7kW

사용 장소: 가정, 사업장, 공공시설

3.2 충전 인프라 구축 현황

2024년 기준 국내 충전기 현황

약 30만대

전체 충전기

약 2만대

급속 충전기

약 28만대

완속 충전기

세계 3위

충전기 밀도

3.3 과거 충전 규격의 변화

2011-2016년

초기에는 CHAdeMO(차데모) 방식도 사용 (현대 아이오닉, 기아 쏘울 EV 일부)

2017년

DC 콤보 1 (CCS1)이 국내 급속 충전 표준으로 확정

2018-현재

모든 신규 전기차가 CCS1 표준 적용, 인프라 통일 완료

2023년

테슬라 슈퍼차저 국내 개방 시작 (매직독 어댑터)

3.4 주요 충전 사업자

사업자	주요 서비스	특징	앱/결제
한국전력공사	KEPCO 충전소	공공 급속충전소 운영	K-Charge 앱
환경부	공공 완속충전기	아파트, 공공기관 위주	각 지자체별 앱
현대차그룹	E-pit, 초고속충전소	자체 브랜드 충전소	마이현대 앱
SK에너지	SK 스피드메이트	주유소 연계 충전소	T map 연동
테슬라	슈퍼차저	고속 충전, 매직독 지원	테슬라 앱

4. 전기차 충전 규격 선택 가이드

4.1 차량 구매 시 고려사항

국산차 선택 시

• 현대/기아 전 차종: CCS1 표준 적용
• 국내 충전 인프라와 100% 호환
• 별도 어댑터 없이 모든 공공 충전소 이용 가능
• 테슬라 슈퍼차저도 매직독으로 이용 가능

수입차 선택 시

• 유럽차: 주로 CCS2 (어댑터 필요할 수 있음)
• 일본차: CHAdeMO 또는 CCS1
• 테슬라: NACS (슈퍼차저 네트워크 이용 가능)
• 구매 전 충전 호환성 반드시 확인

4.2 충전 패턴별 최적 규격

충전 패턴	권장 규격	이유
주로 가정 충전	AC Type 1 + CCS1	가정용 완속충전기 설치 용이, 비상시 급속충전 가능
장거리 여행 잦음	CCS1 (고출력 지원)	고속도로 급속충전소 활용, 빠른 충전으로 여행 시간 단축
도심 위주 운행	CCS1 + 공용 완속	쇼핑몰, 직장 등 공용 완속충전기 활용 가능
테슬라 생태계 선호	NACS	슈퍼차저 네트워크 독점 이용, 최고 사용자 경험

4.3 미래 대비 충전 규격 선택

2025-2030년 전망
                            예상 시나리오
                            • CCS1은 한국에서 계속 주류 유지
• NACS의 글로벌 확산 가능성
• 어댑터 기술의 발전
• 무선 충전 기술 상용화



                            소비자 대응 전략
                            • 표준 규격 (CCS1) 우선 고려
• 어댑터 지원 확인
• 제조사 로드맵 참고
• 중고차 구매 시 충전 호환성 확인



5. 전기차 충전 규격의 미래

5.1 차세대 충전 기술

메가와트 충전

최대 1MW(1000kW)의 초고속 충전

5분 내 80% 충전 가능

상용차 및 대용량 배터리 대응

무선 충전

케이블 없는 자동 충전

주차만으로 충전 시작

2025년경 상용화 예상

양방향 충전

V2G (Vehicle to Grid)

전기차가 전력망에 전력 공급

에너지 저장장치 역할

5.2 표준화 동향

지역별 표준화 전망

북미

NACS가 실질적 표준으로 확립, CCS1과 공존

유럽

CCS2 표준 유지, NACS 도입 여부 검토 중

아시아

한국/일본: CCS1 유지, 중국: GB/T 지속, NACS 일부 도입

5.3 한국의 대응 방향

CCS1 표준 유지: 기존 인프라 투자 보호 및 호환성 확보
어댑터 기술 발전: 다양한 규격 간 호환성 제공
글로벌 동향 모니터링: NACS 등 새로운 표준에 대한 대응 준비
차세대 기술 도입: 메가와트 충전, 무선 충전 등 신기술 적용

전기차 충전 기술의 미래 (출처: 모터매거진)

6. 전기차 충전 규격 실용 팁

6.1 충전소 찾기 및 이용

유용한 앱

• 전기차 충전소 통합앱: 환경부 공식 앱
• PlugShare: 글로벌 충전소 정보
• 차지비: 민간 충전소 통합 서비스
• T map: 경로 연동 충전소 검색

결제 방법

• 통합 회원카드: 환경부 발급
• 전용 앱: 각 사업자별 앱 결제
• 신용카드: 대부분 충전소 지원
• RFID 태그: 빠른 인증 가능

6.2 충전 효율 높이는 방법

충전 속도 최적화 팁

DO (권장사항)

• 배터리 20-80% 구간에서 충전
• 추운 날씨에 실내 주차 후 충전
• 충전 전 배터리 프리컨디셔닝
• 고출력 급속충전기 우선 이용

DON'T (피해야 할 것)

• 배터리 0%나 100%까지 충전
• 여러 대가 동시 충전 시 고출력 사용
• 극저온에서 바로 급속충전
• 불필요한 급속충전 남용

6.3 충전 트러블 대처법

문제 상황	원인	해결 방법
충전기 인식 안됨	커넥터 접촉 불량, 호환성 문제	커넥터 청소, 다른 충전기 이용, 어댑터 확인
충전 속도 느림	배터리 온도, 충전기 부하, 배터리 상태	배터리 온도 조절, 다른 시간대 이용
충전 중단	통신 오류, 전력 공급 문제	재시작, 고객센터 문의, 다른 충전기 이용
결제 오류	앱 오류, 카드 문제, 시스템 장애	앱 재시작, 다른 결제 수단, 고객센터 문의

결론

전기차 충전 규격은 복잡해 보이지만, 기본 원리와 주요 특징을 이해하면 어렵지 않습니다. 한국에서는 CCS1이 급속충전의 표준이며, AC Type 1이 완속충전의 표준으로 확립되어 있어 국산 전기차를 선택하면 호환성 걱정 없이 모든 공공 충전 인프라를 이용할 수 있습니다.

앞으로는 테슬라의 NACS 규격이 글로벌 표준으로 확산될 가능성이 높지만, 어댑터 기술의 발전으로 서로 다른 규격 간의 호환성도 크게 개선될 것으로 예상됩니다. 또한 메가와트 충전, 무선 충전 등 차세대 기술들이 상용화되면서 충전의 편의성과 속도가 획기적으로 향상될 전망입니다.

                    핵심 요약
                    현재: 한국은 CCS1(급속) + AC Type 1(완속) 표준 확립
호환성: 국산차는 모든 공공 충전소 이용 가능
미래: NACS 확산과 어댑터 기술로 호환성 개선
선택: 표준 규격 우선, 어댑터 지원 확인



전기차 구매를 고려하고 있다면 충전 규격보다는 차량의 성능, 가격, 디자인 등을 우선 고려하고, 충전 호환성은 어댑터나 표준 규격 채택으로 해결 가능하다는 점을 기억하시기 바랍니다. 전기차 충전 기술은 빠르게 발전하고 있으며, 소비자의 편의성은 계속해서 개선될 것입니다.
